Acer 4750G笔记本升级工程记录

2021年8月10日 1770点热度 0人点赞 0条评论

前几年从表哥手中收了台2011年的买的Acer Aspire 4750G笔记本,原配为i5 2410M/4G/500G。由于博主大部分时间都在学校且多用笔记本,使用率并不高。
10年前的电脑在今天使用Win10已经很卡,屏幕也出现了问题,电池也坏了。今年将上大学,需要经常使用笔记本电脑,于是最近对这台电脑进行了全方位的升级。

准备

博主在安装前已经将笔记本大卸八块

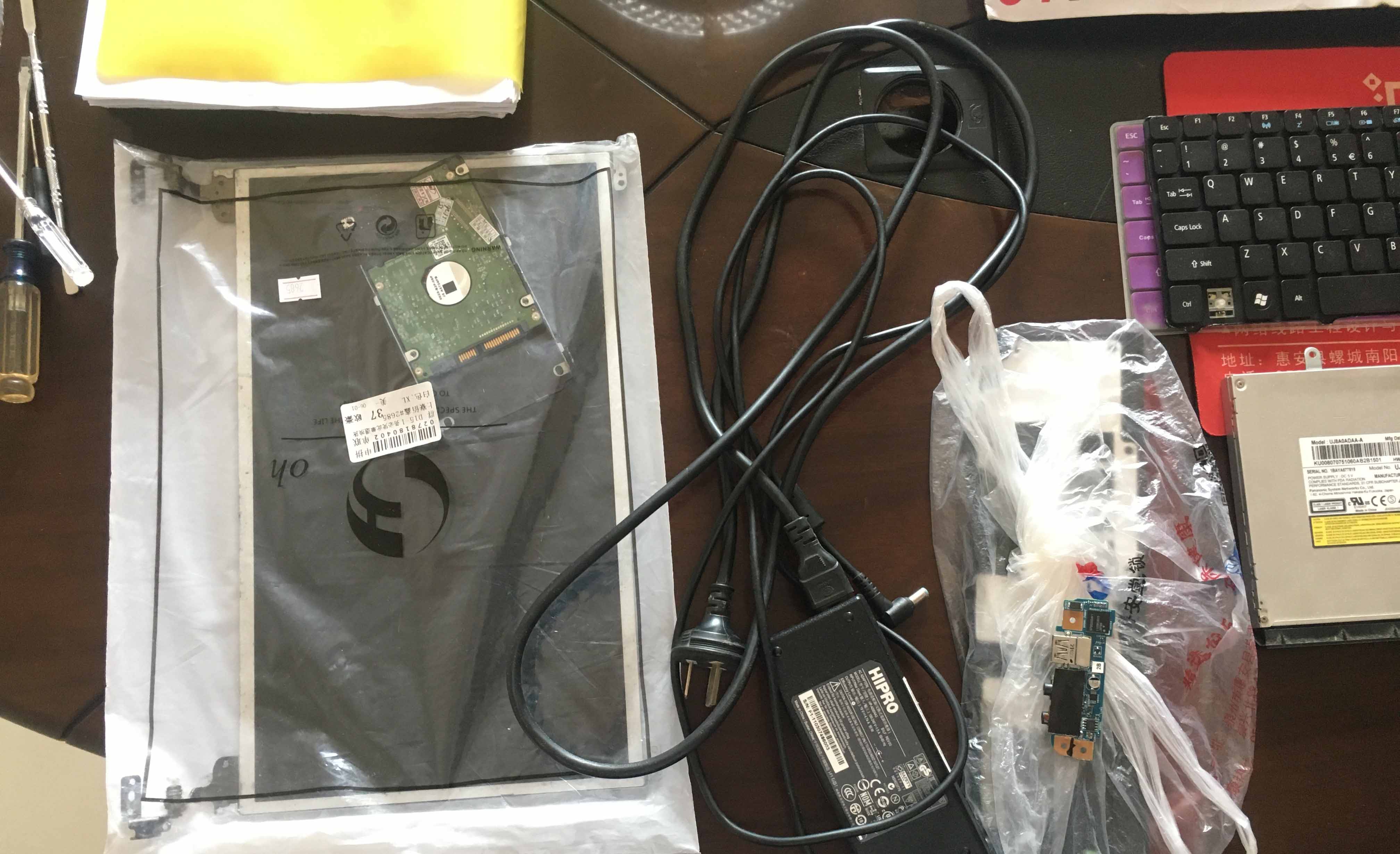

拆下来的屏幕、硬盘

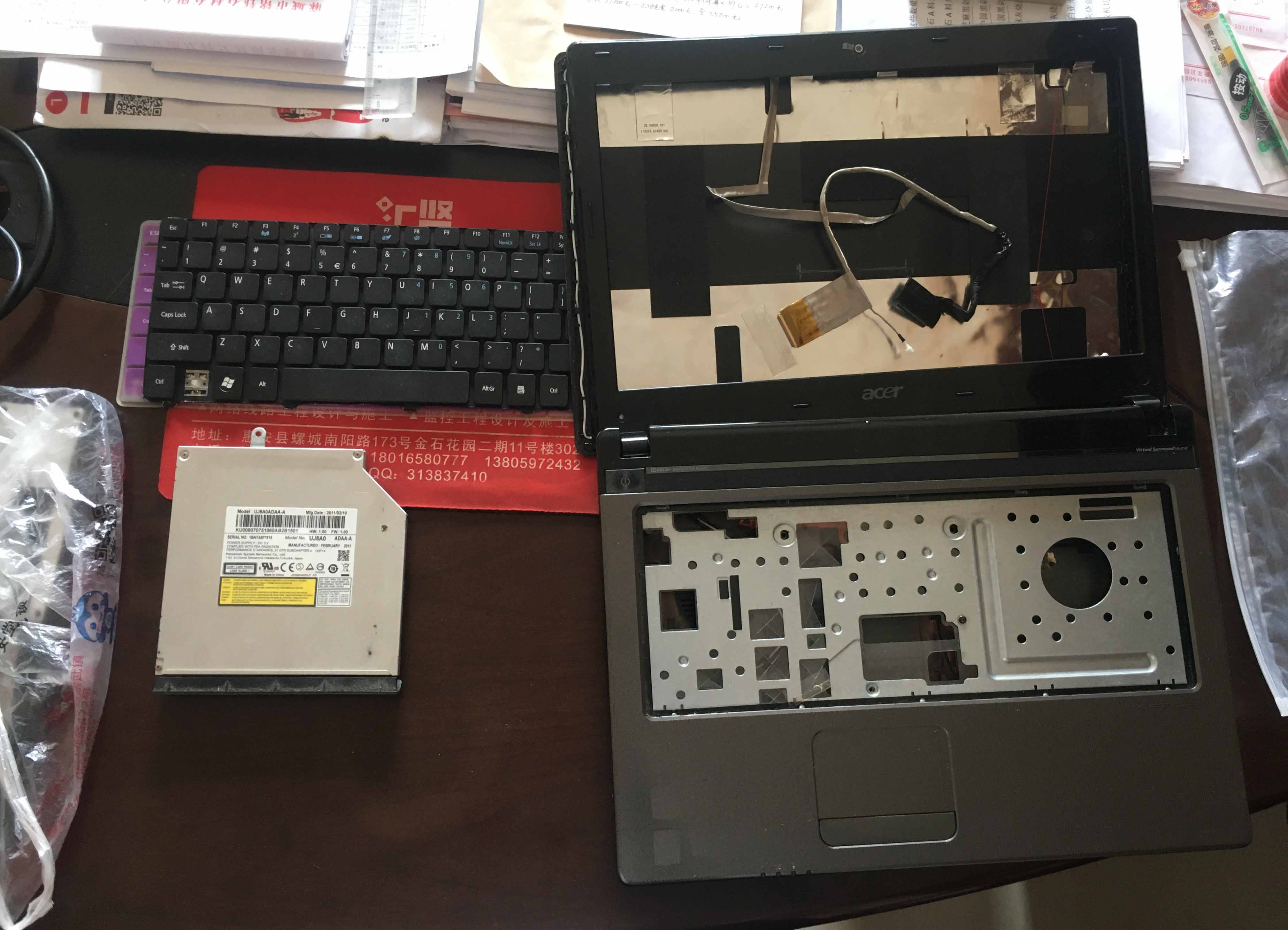

外壳

拆下来的主板

然后是采购各种零部件

快递

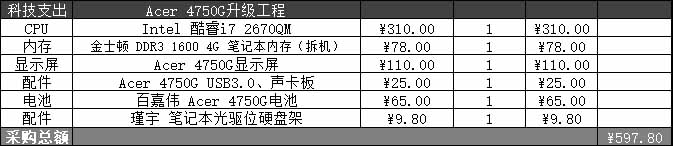

采购清单

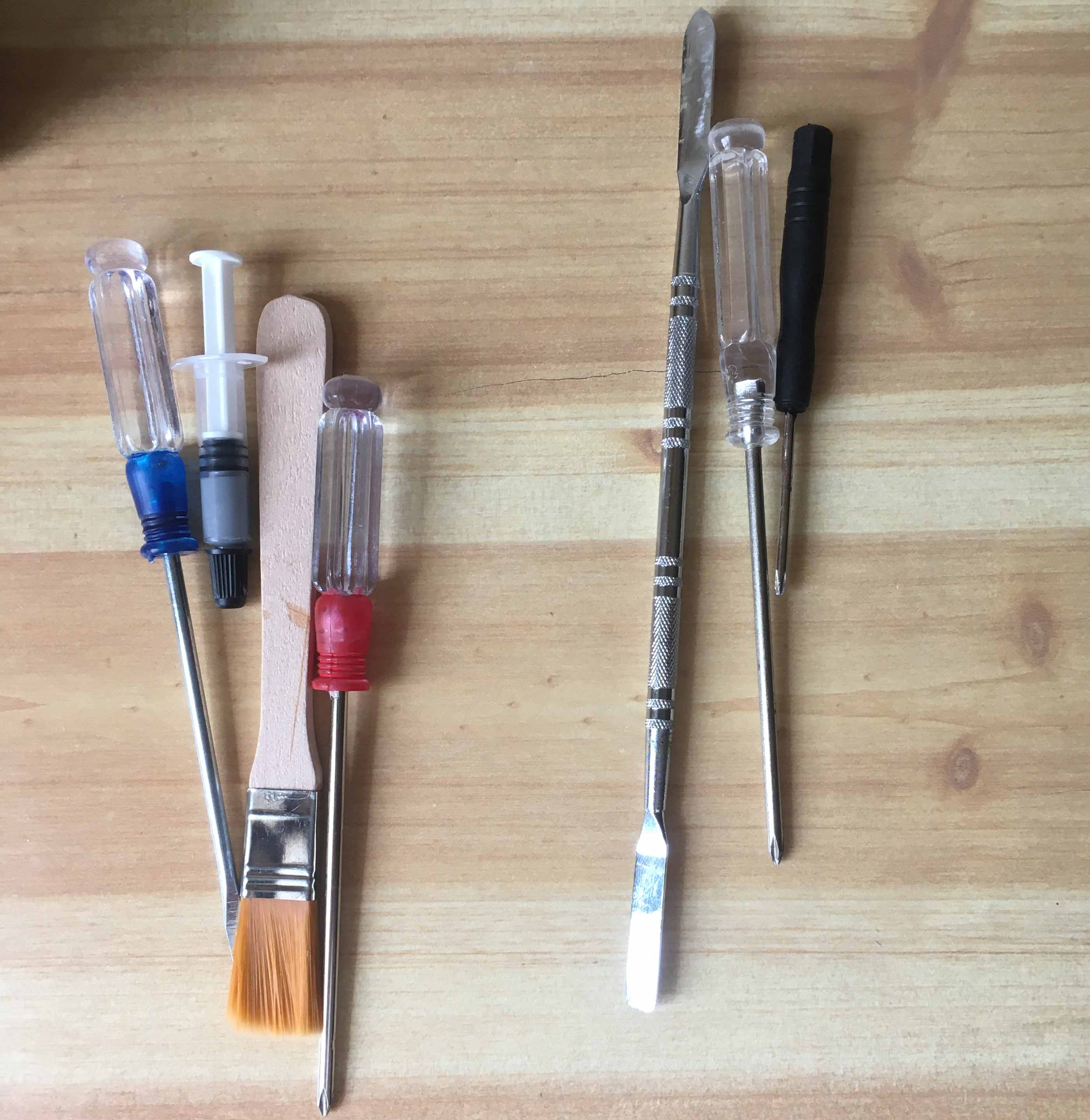

工具合集

屏幕更换

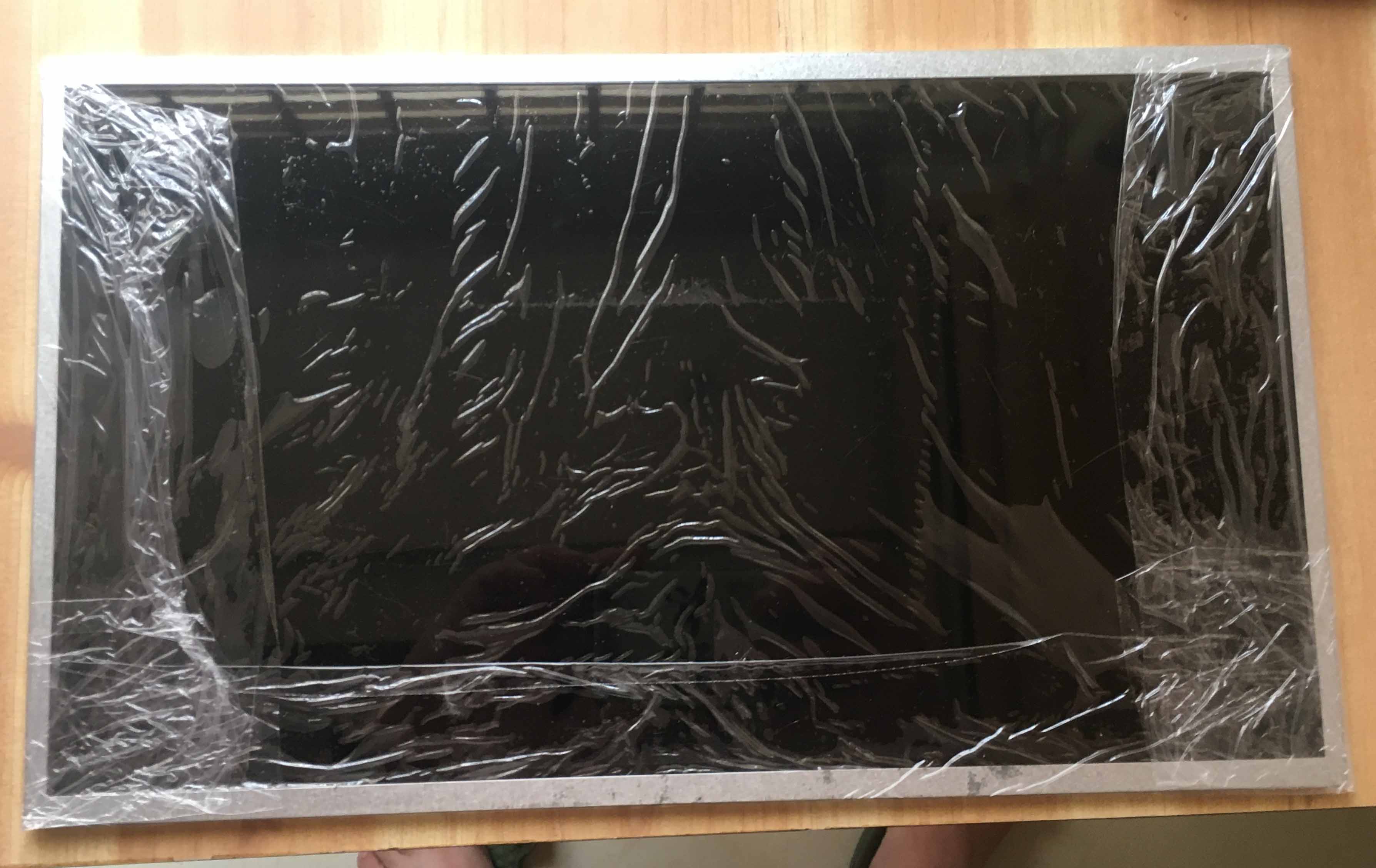

新屏幕开箱

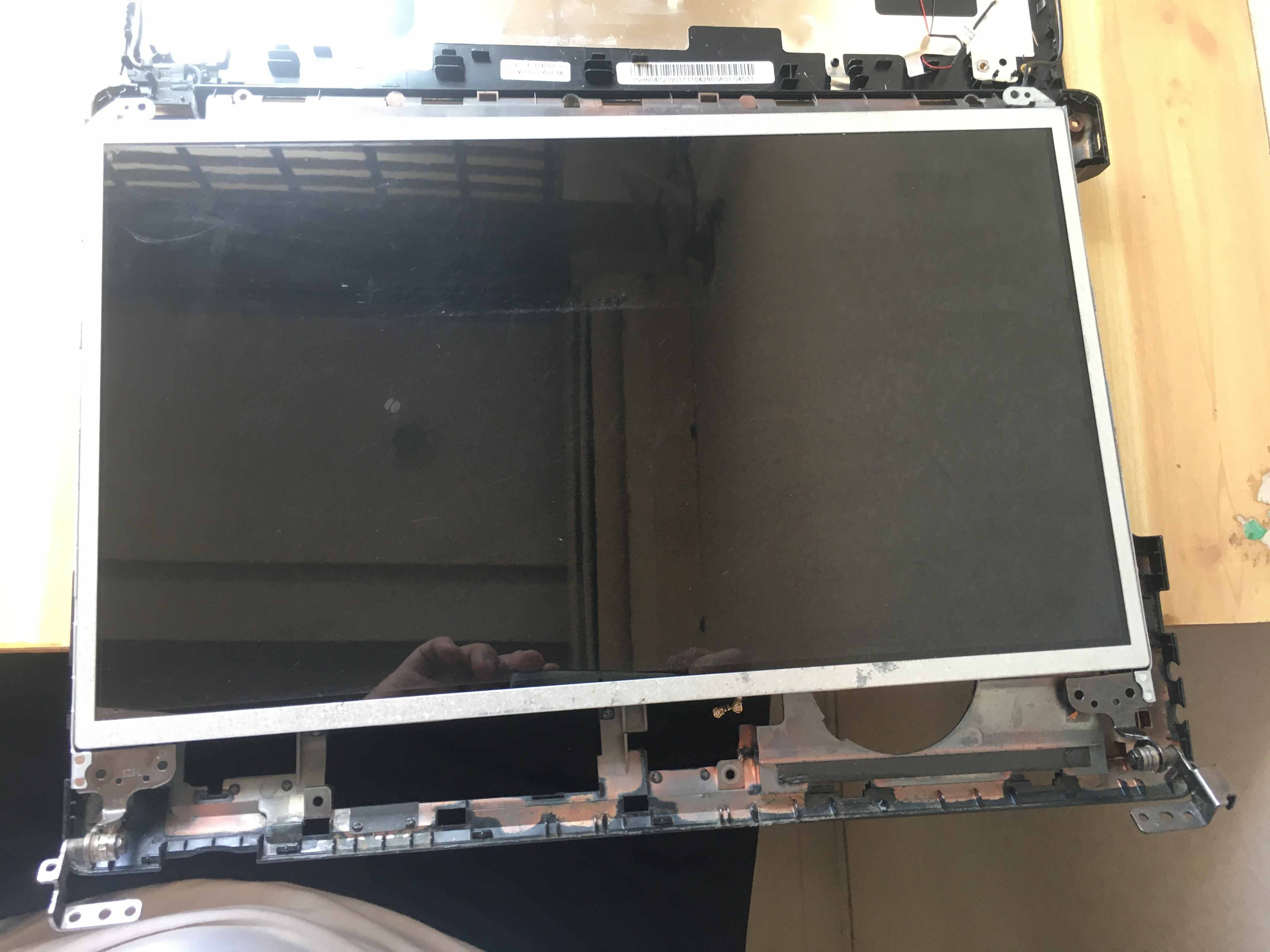

新屏幕正面

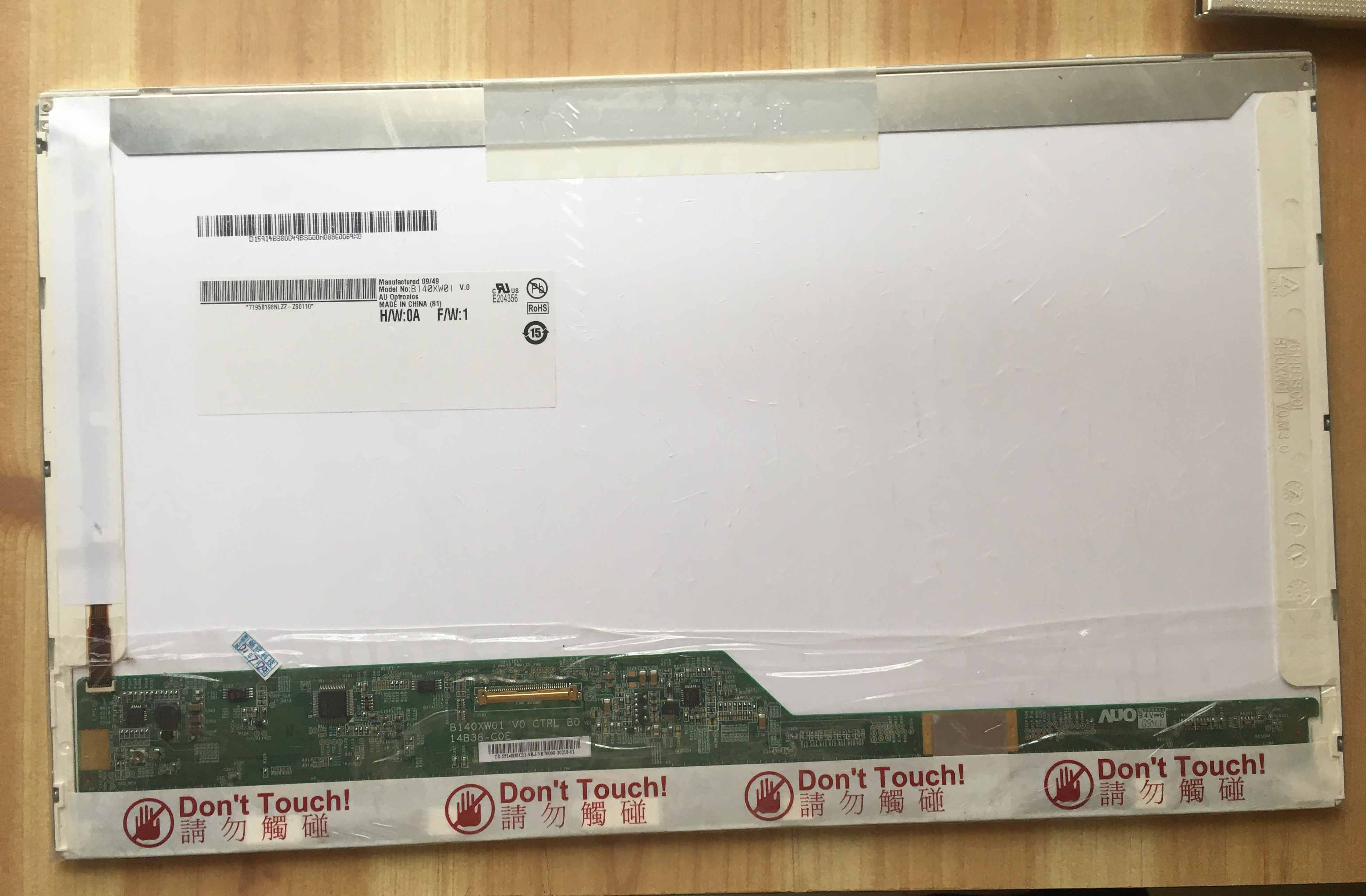

新屏幕反面

将旧屏幕的屏轴用螺丝刀卸下来,再安装到新屏幕上。

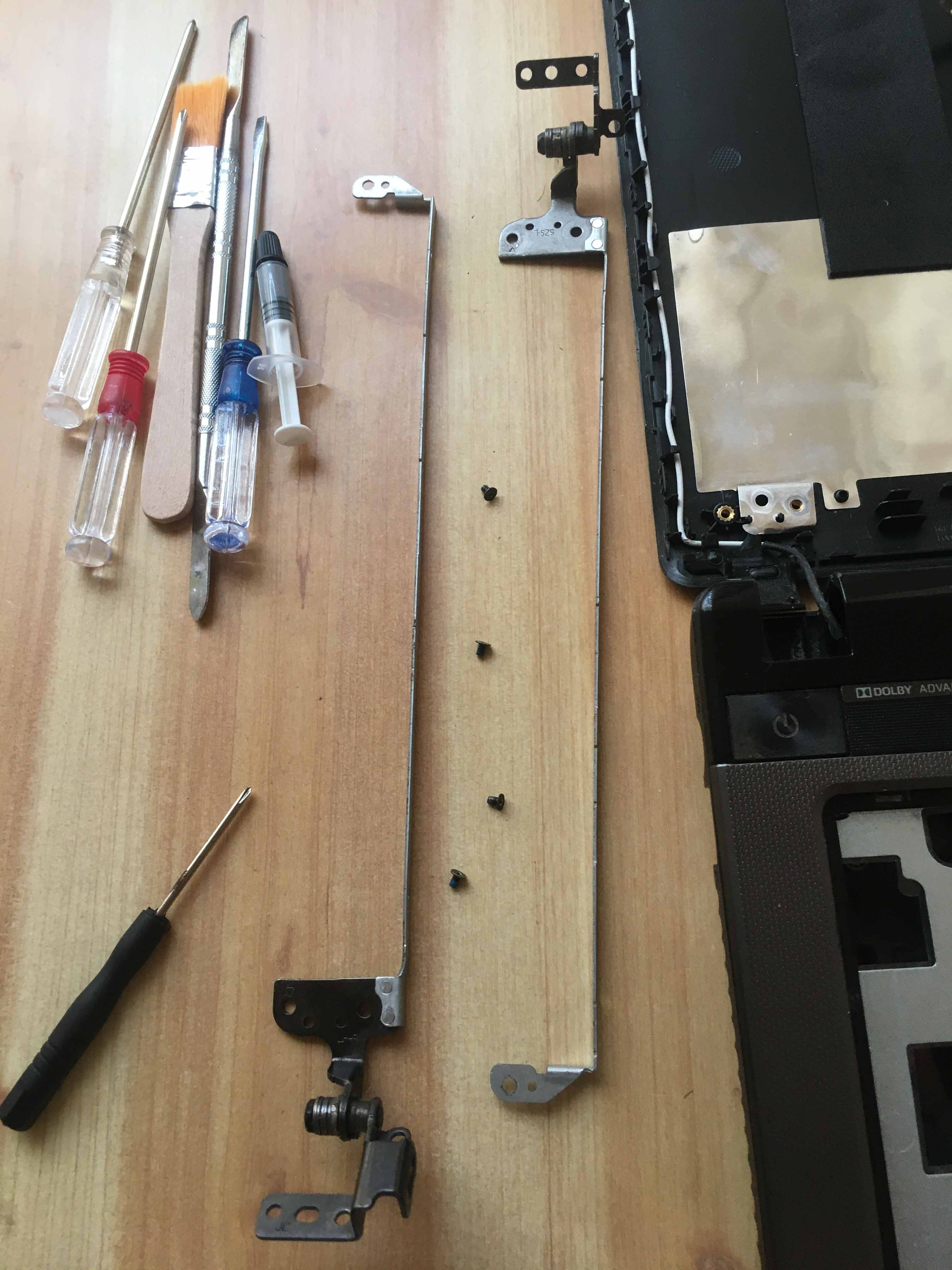

拆屏轴

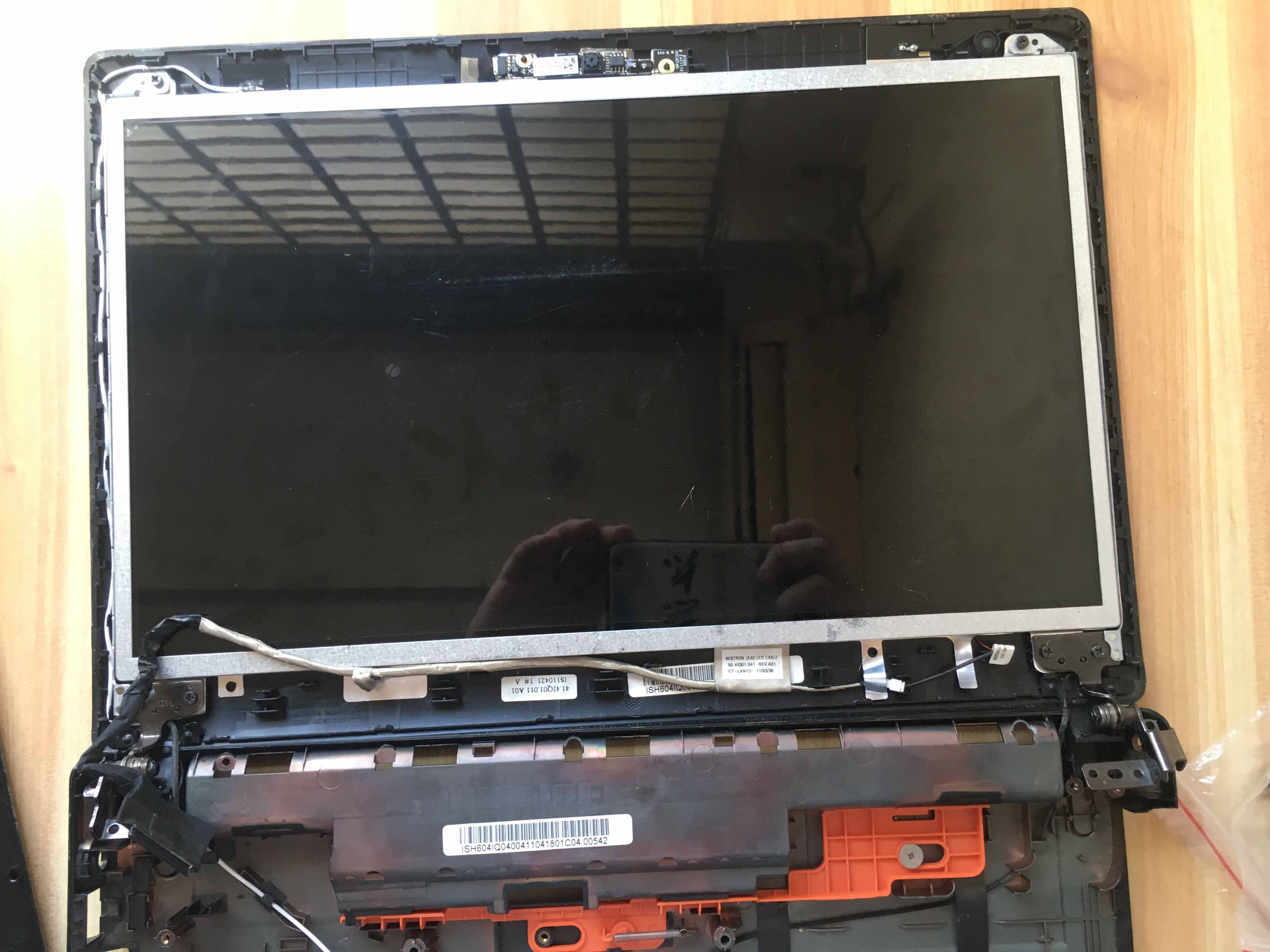

安装好屏轴的新屏幕

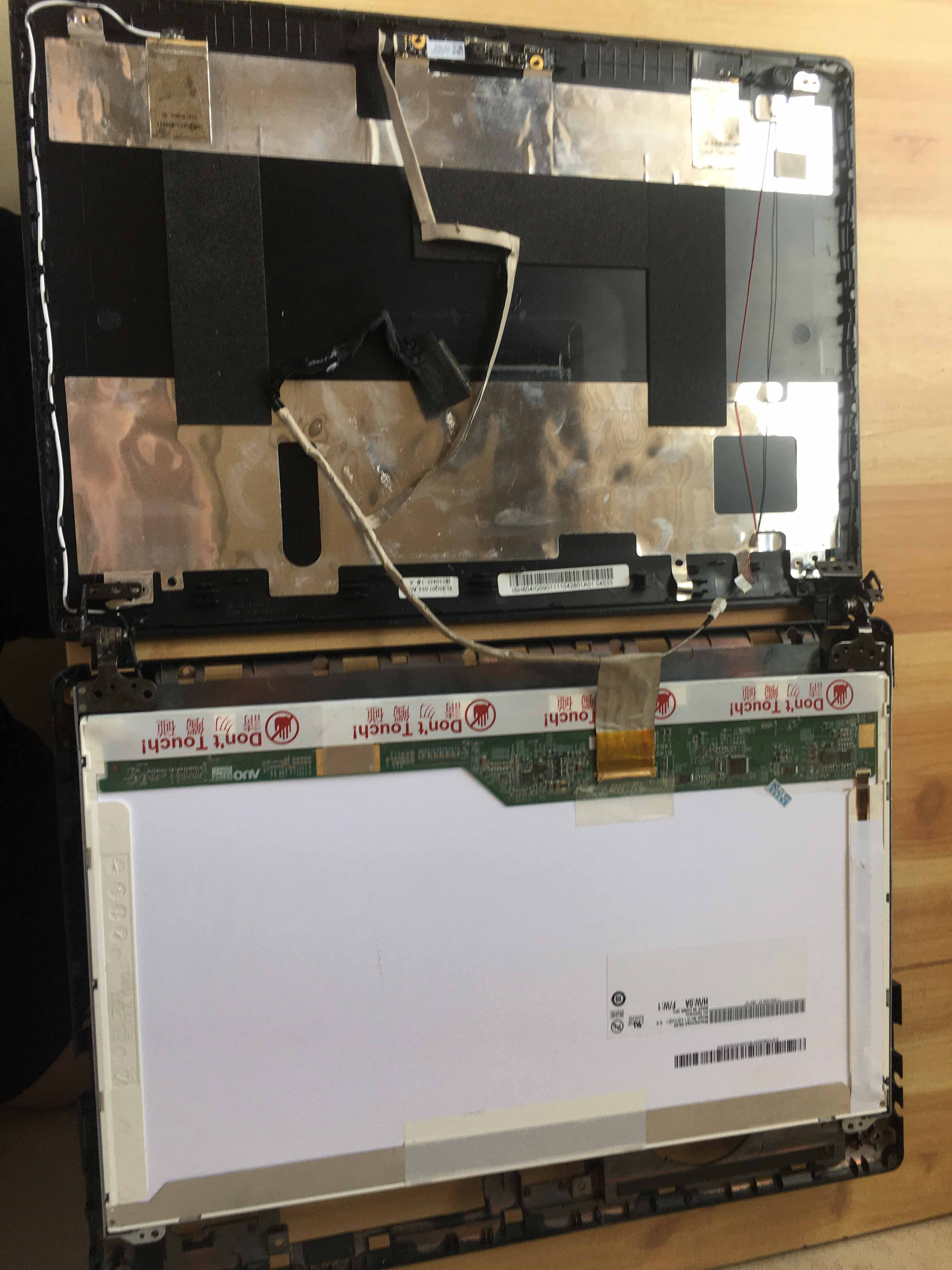

连接屏线

连接屏线

然后上螺丝,安装到A壳上,注意这时下面只需要上带三角号的螺丝。

A壳

CPU更换和内存安装

该机型的CPU为PGA封装,支持更换,插槽为PGA988B。
CPU和内存

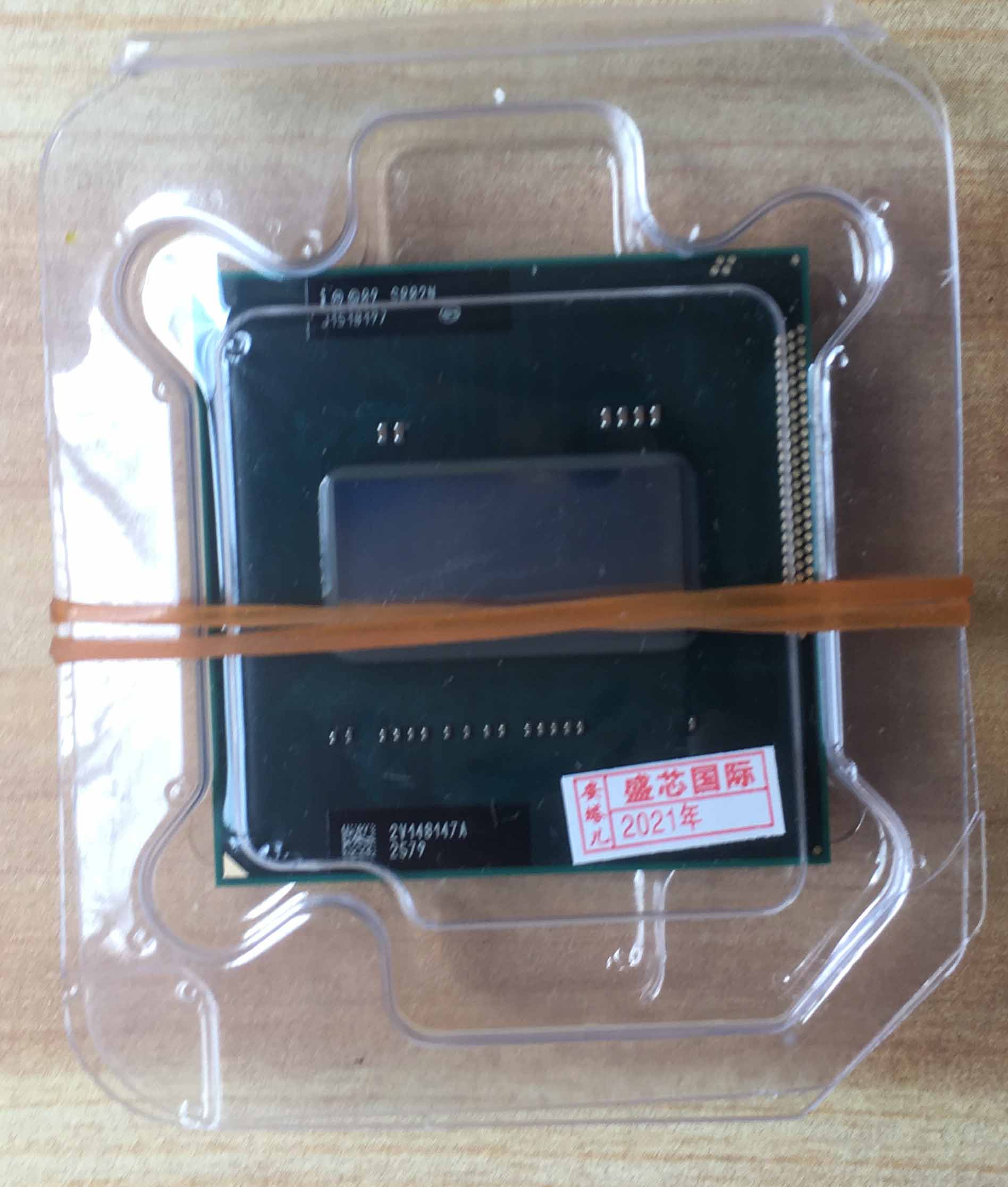

CPU正面

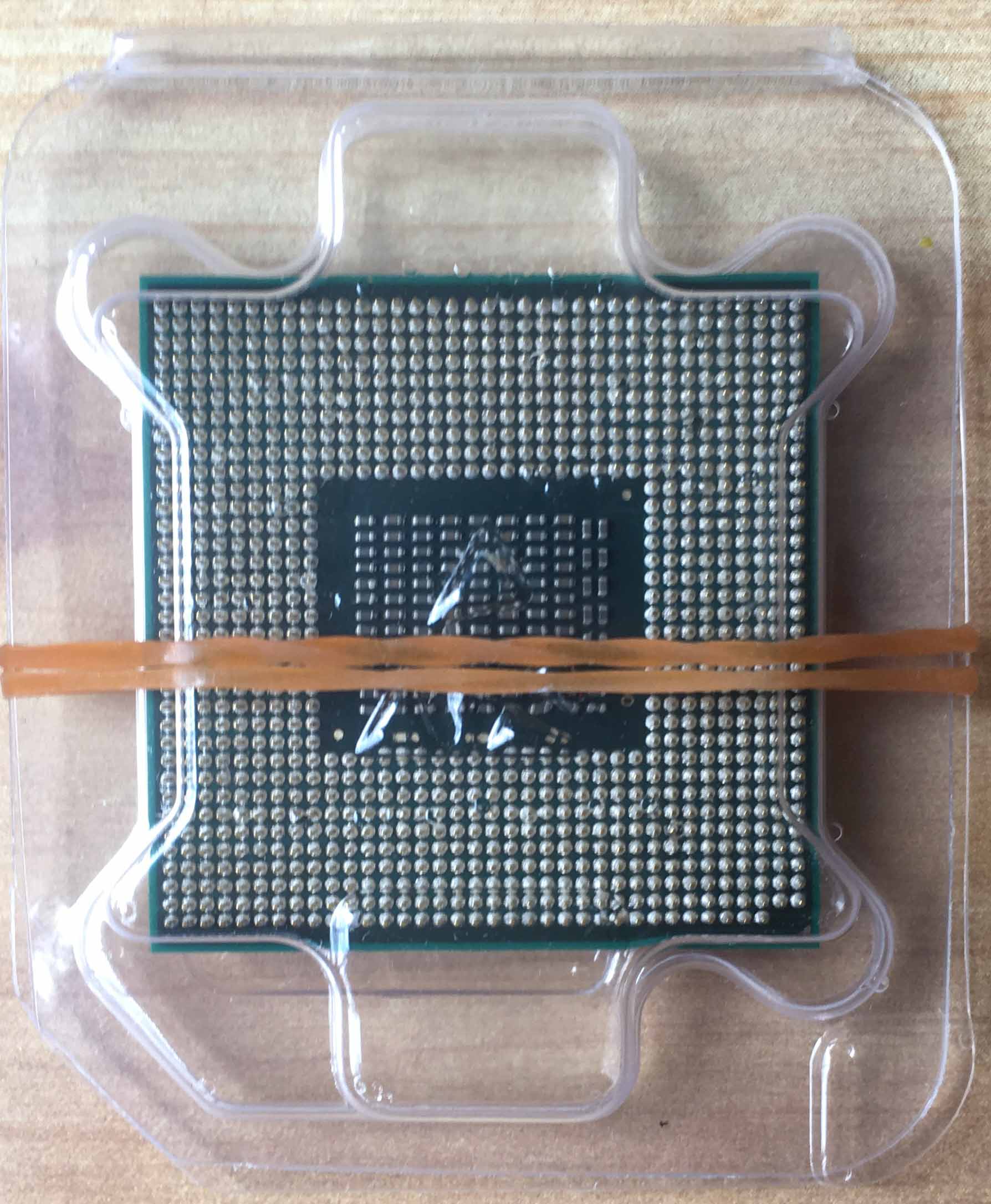

CPU反面

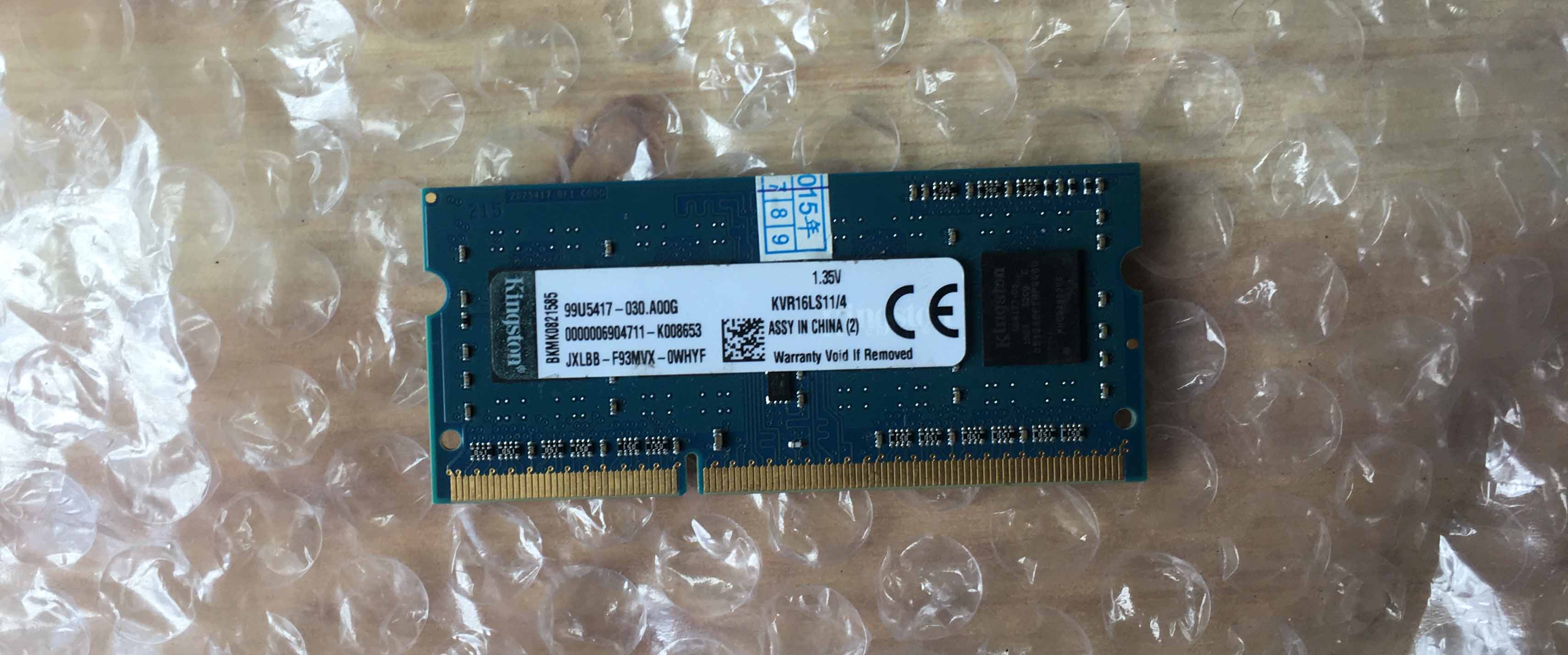

内存

拿出主板

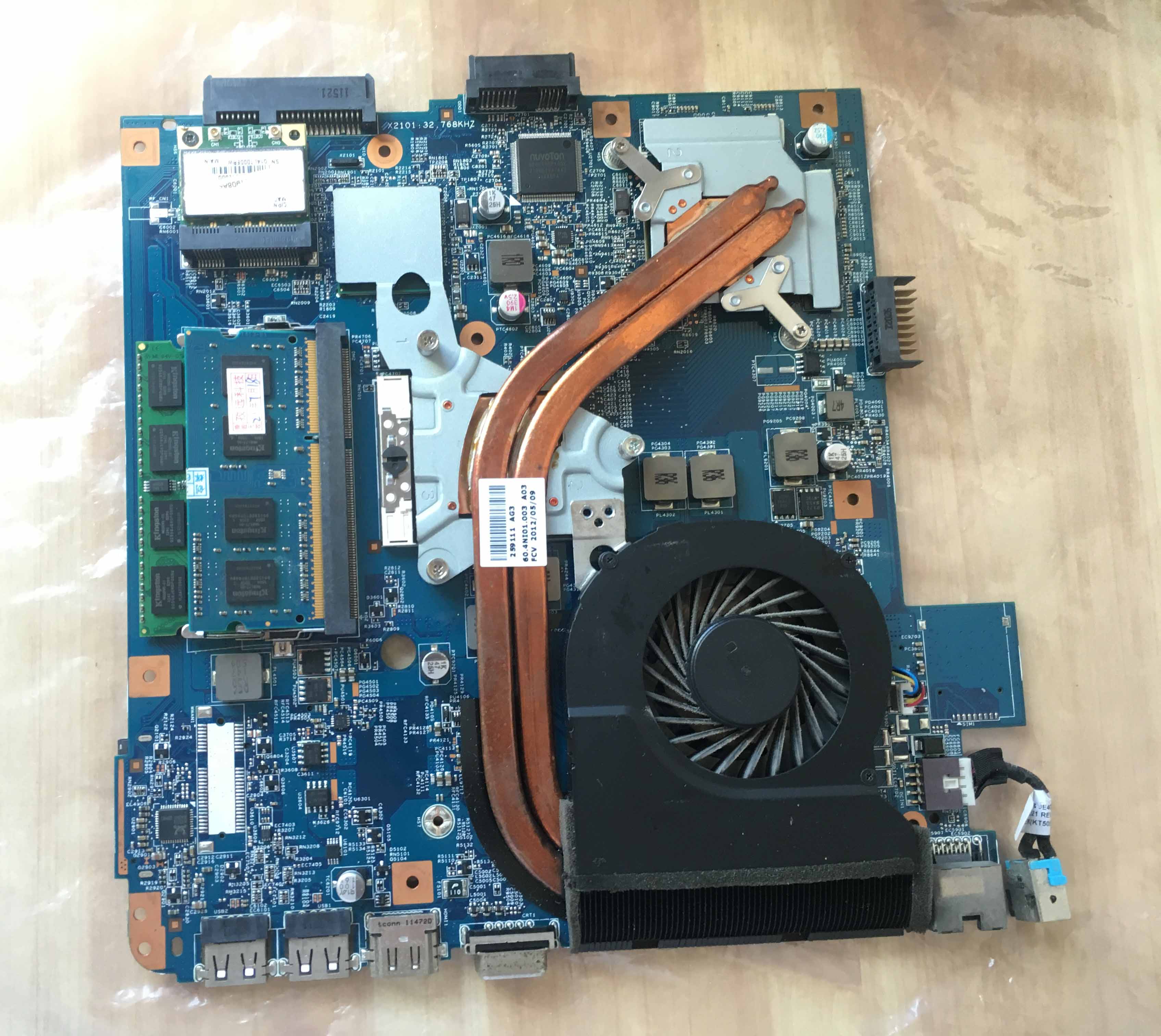

Acer 4750G主板

用螺丝刀将散热模组拆下来,并用螺丝刀将CPU插槽上面的锁扣解锁(如图)。

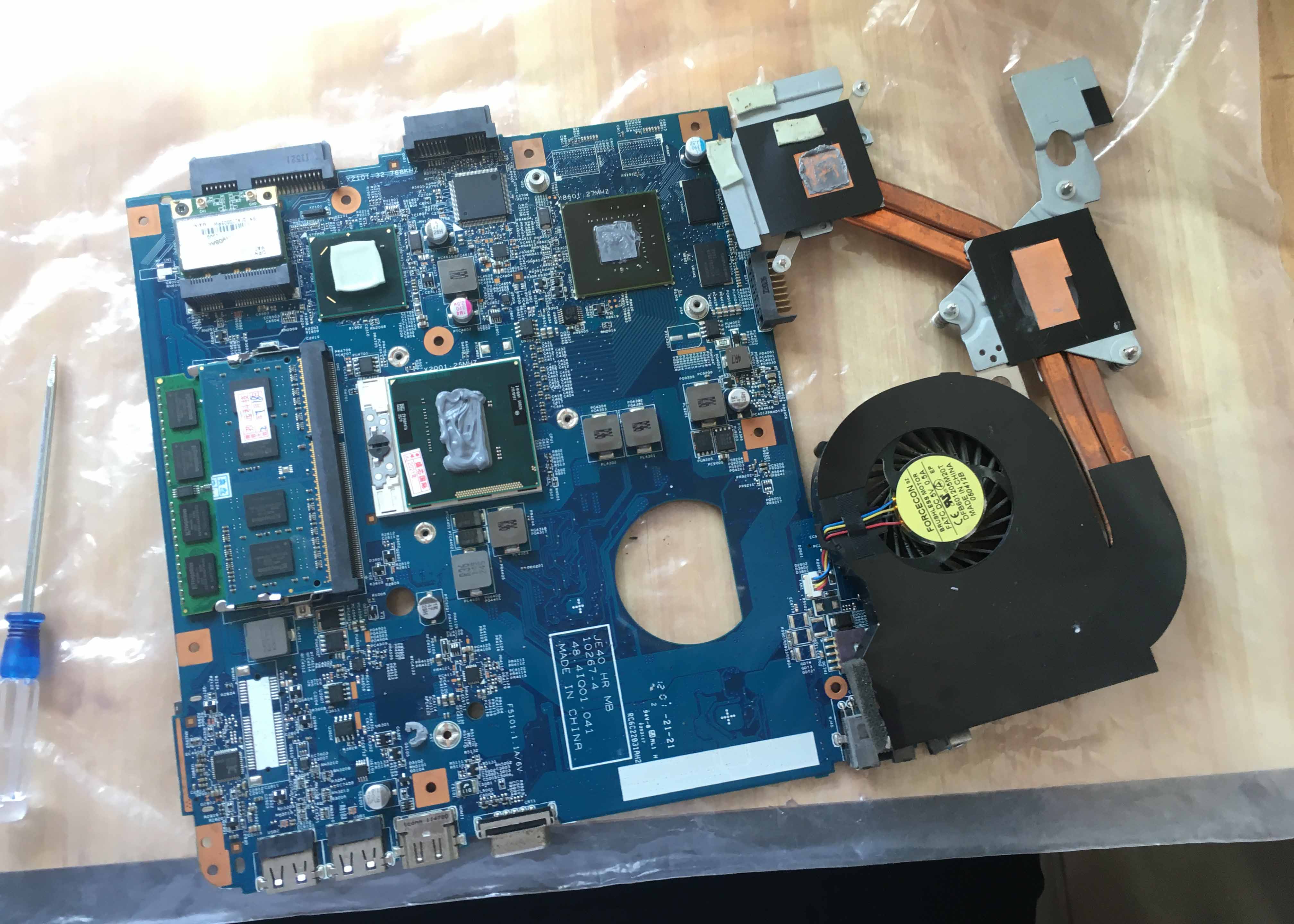

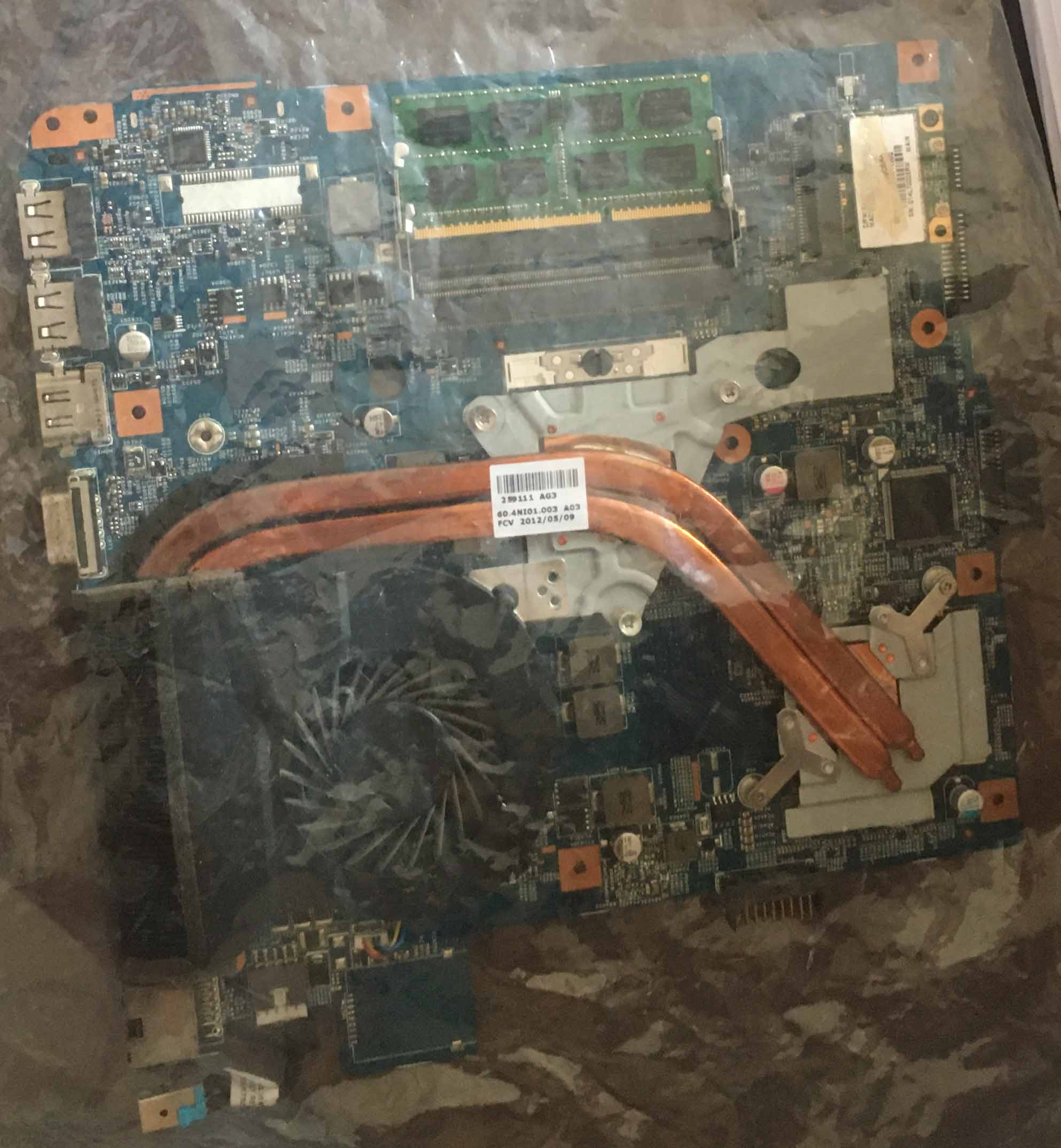

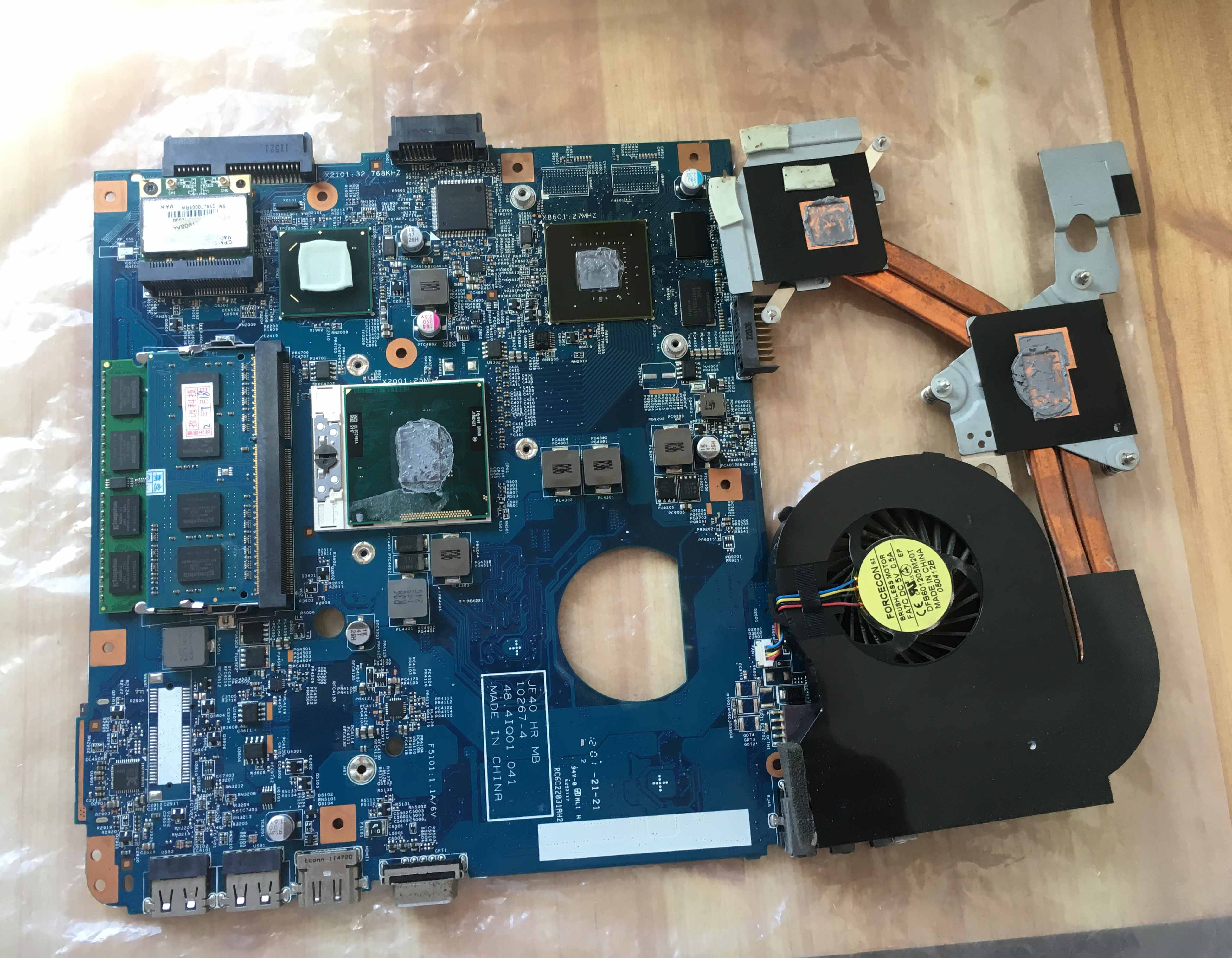

主板和散热模组

然后小心翼翼地将CPU换上去并加上硅脂,并将锁扣锁回去、散热模组装回去。

换好CPU的主板

内存的安装很简单,如图将内存插入插槽中卡紧即可,要注意内存金手指与内存插槽的接触。
然后上螺丝将主板装回外壳中,屏线插上。

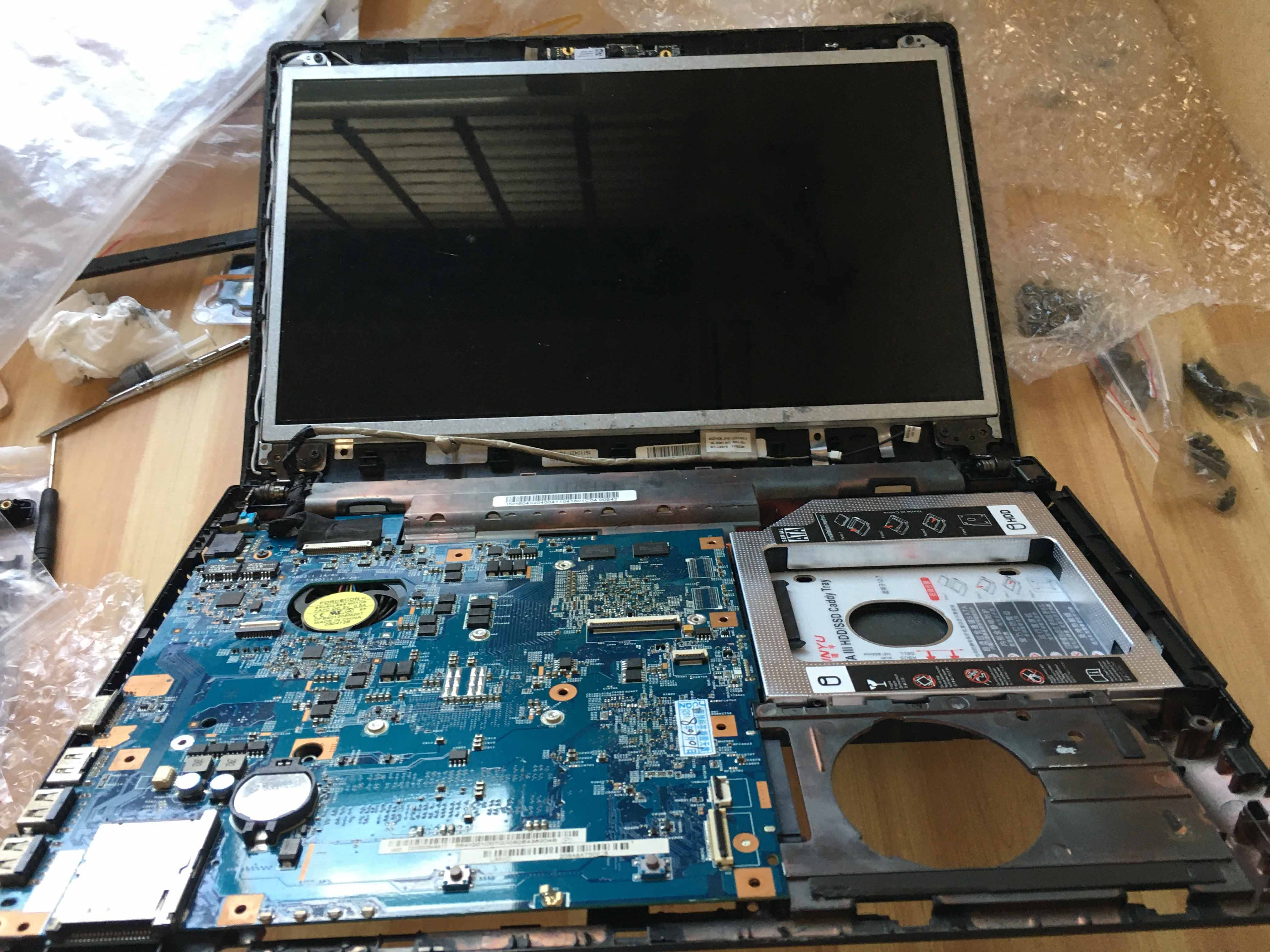

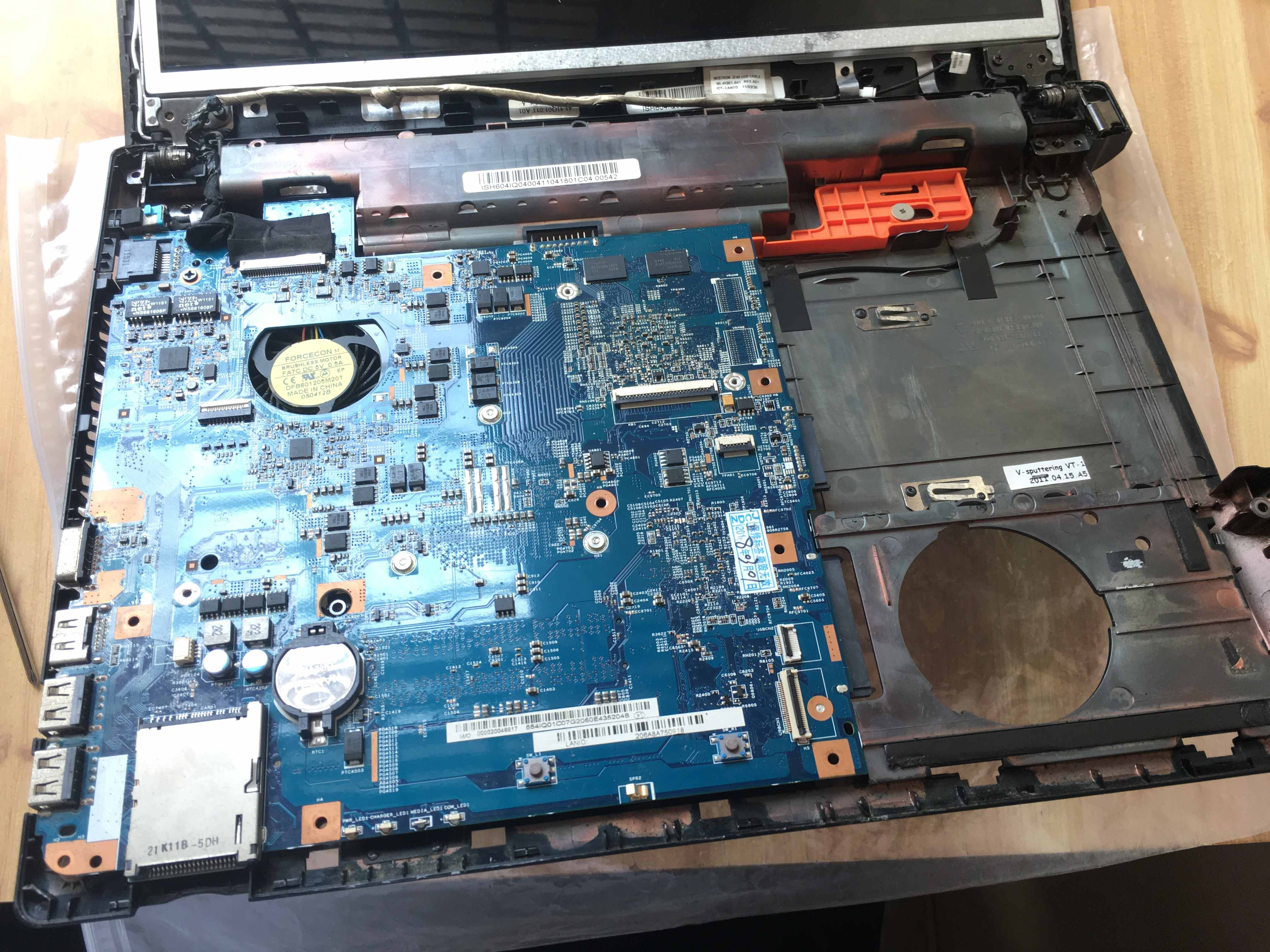

将主板装回外壳中

光驱位硬盘及键盘

由于暂时没钱买固态硬盘,先买了这个预留空间。

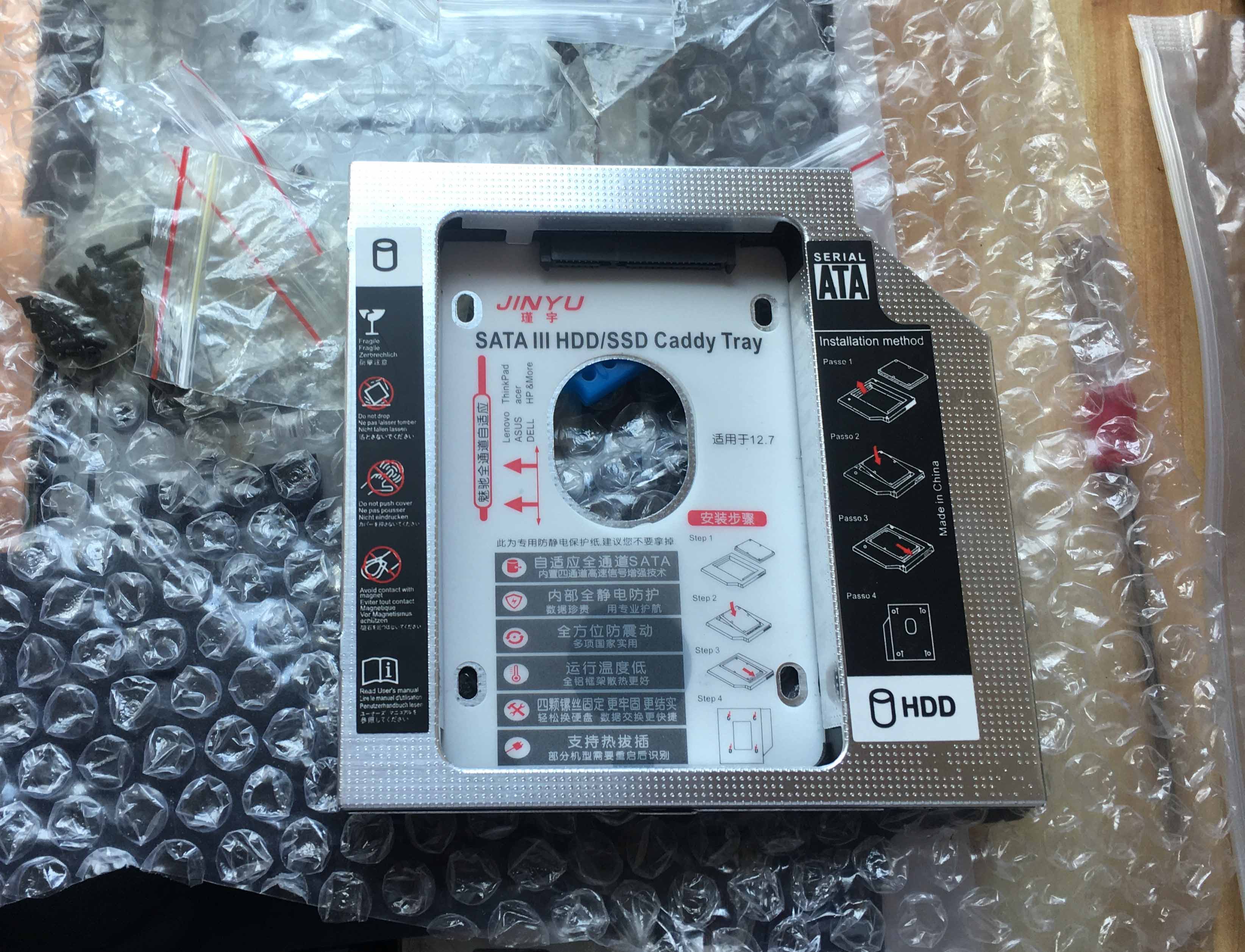

光驱位硬盘托架

直接装在原本装光驱的位置即可,挡板可以从原来的光驱拆下来再装到硬盘托架上。

光驱位硬盘托架

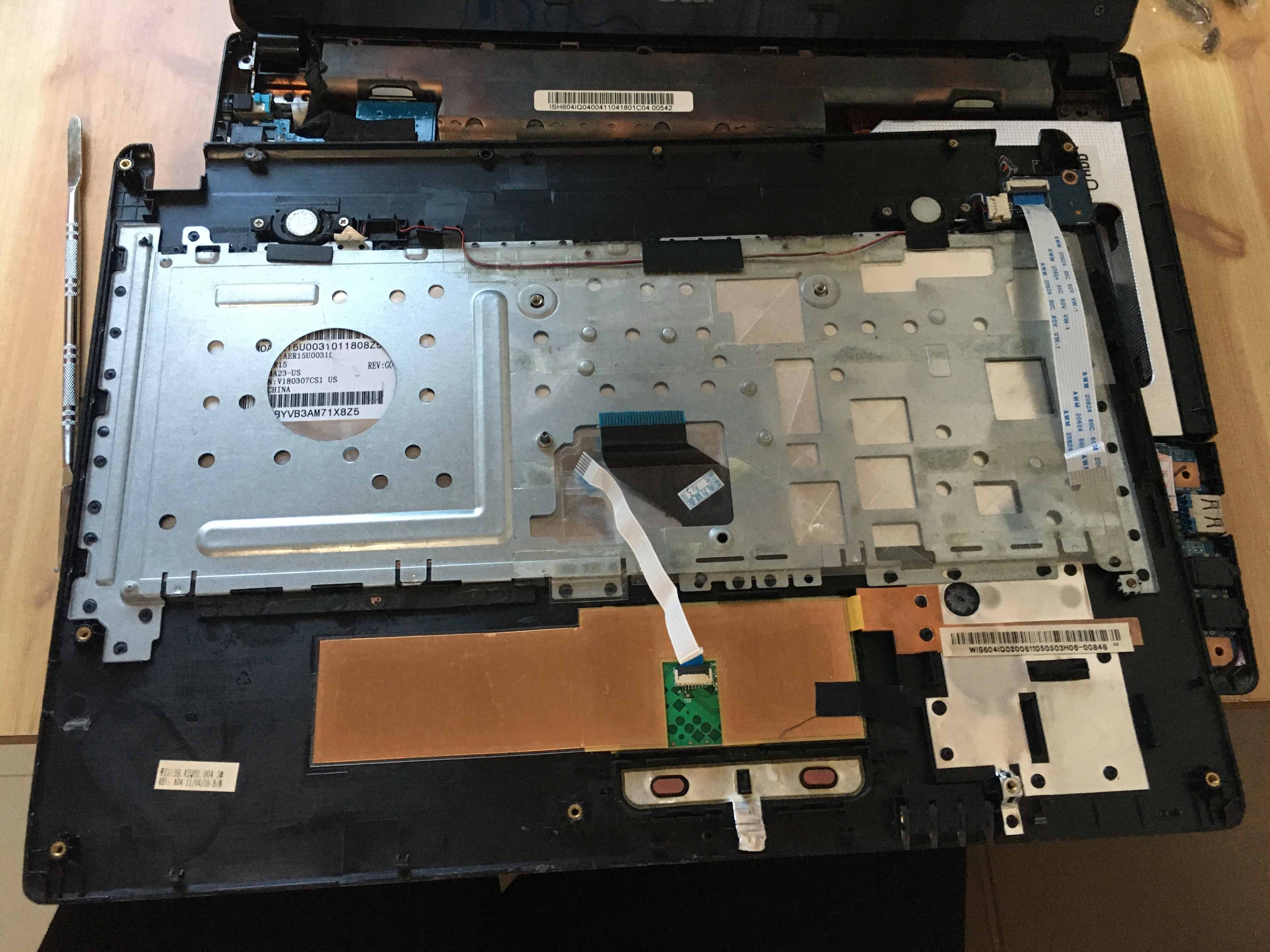

接上各种排线,然后盖上C壳。

排线

键盘底部有键盘排线插槽,将排线插上去,然后再把键盘装到C壳上即可完成键盘安装。

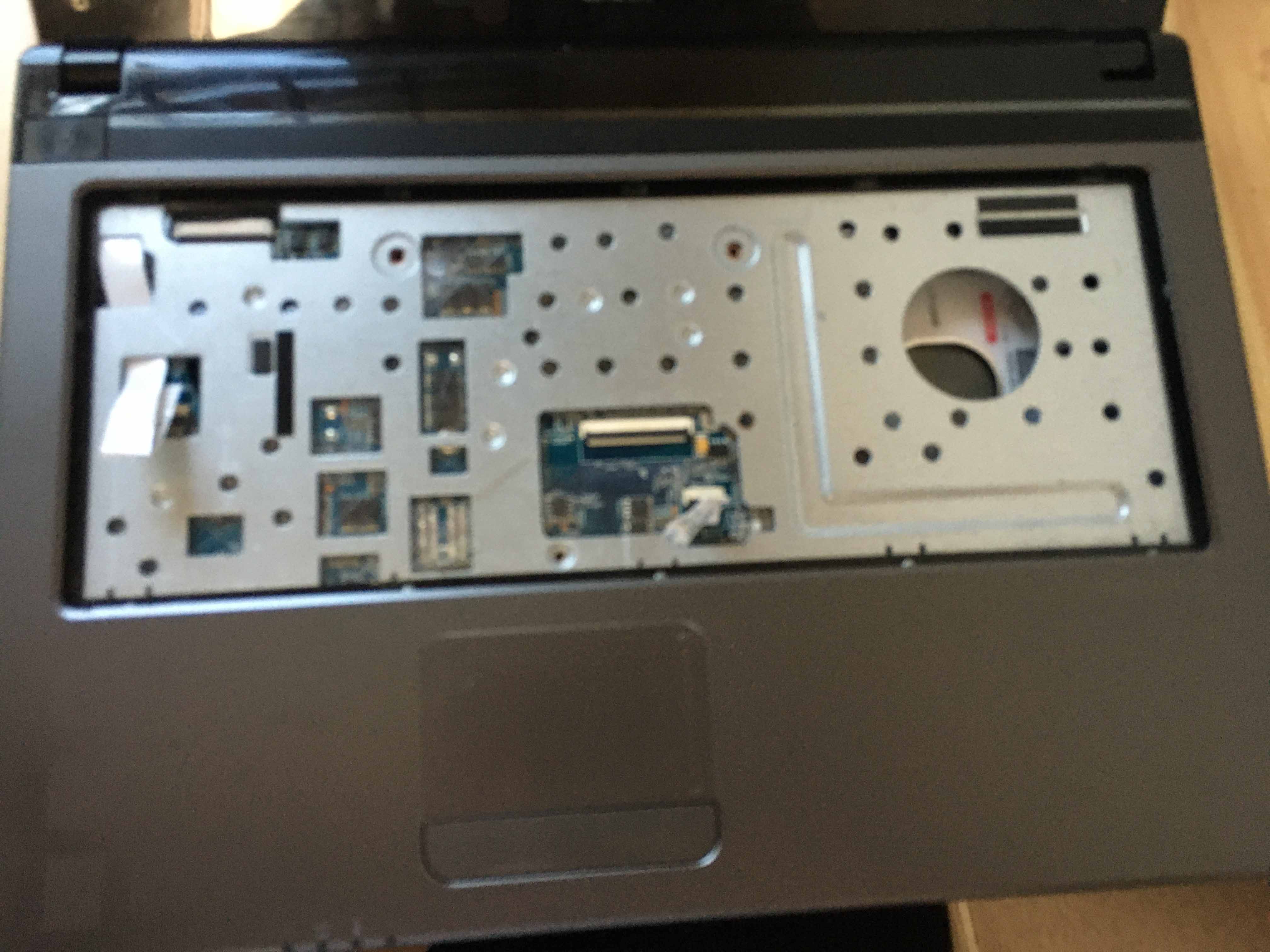

键盘排线插槽

键盘安装后

收尾

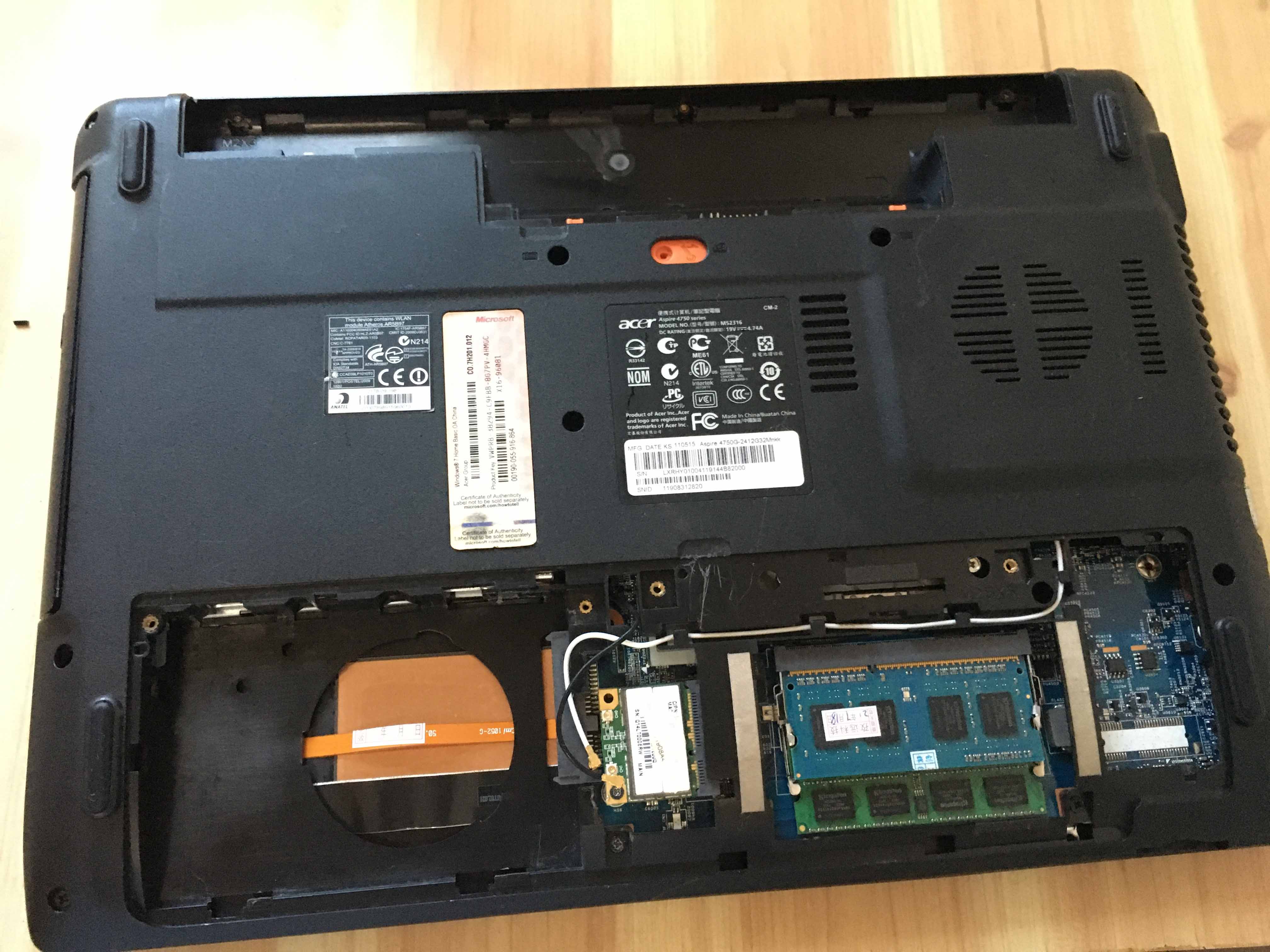

将原配的硬盘安装到硬盘位上,接好无线网卡的天线,盖上硬盘盖,把电池安装上去。

硬盘盖

通电测试

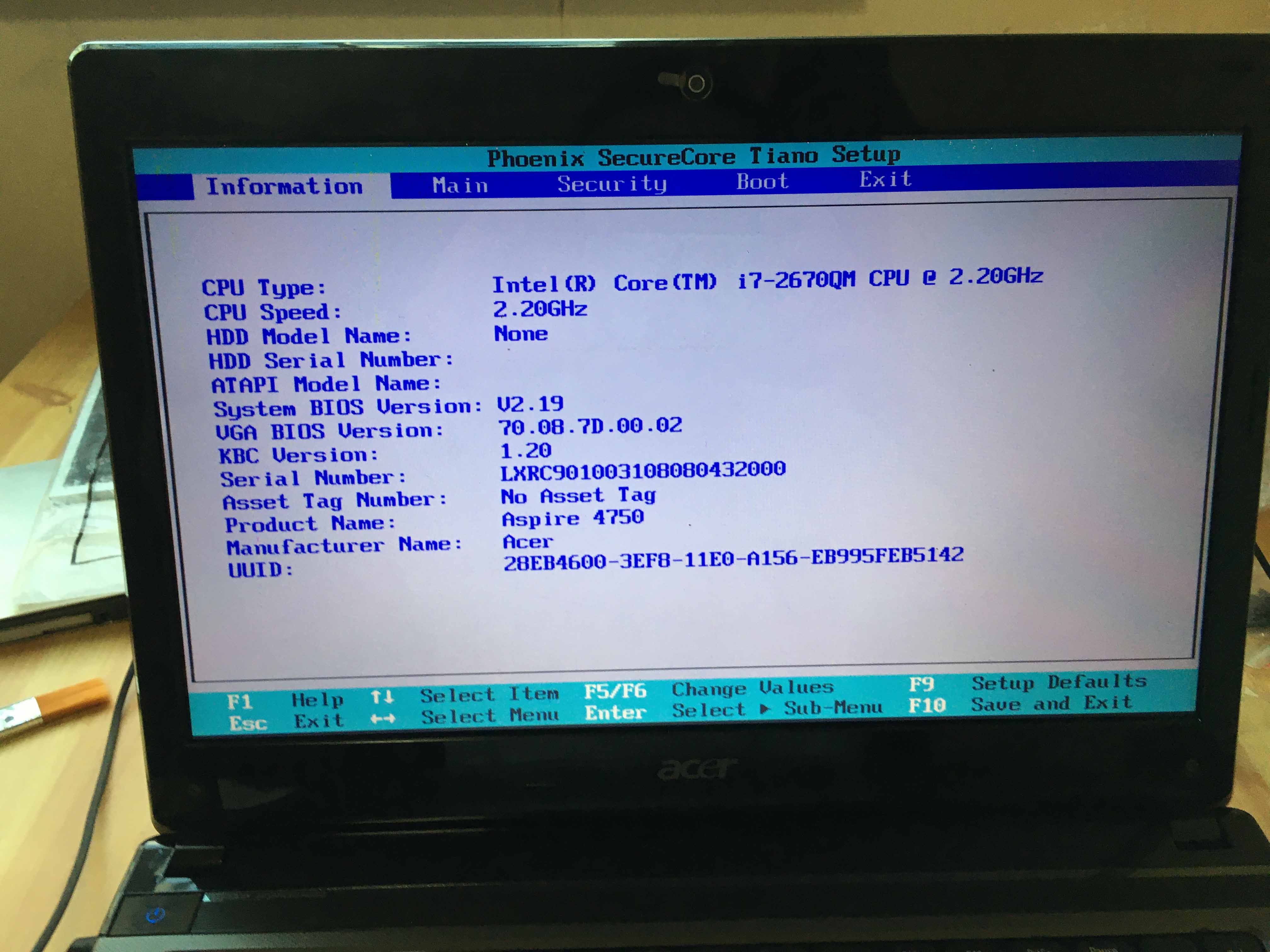

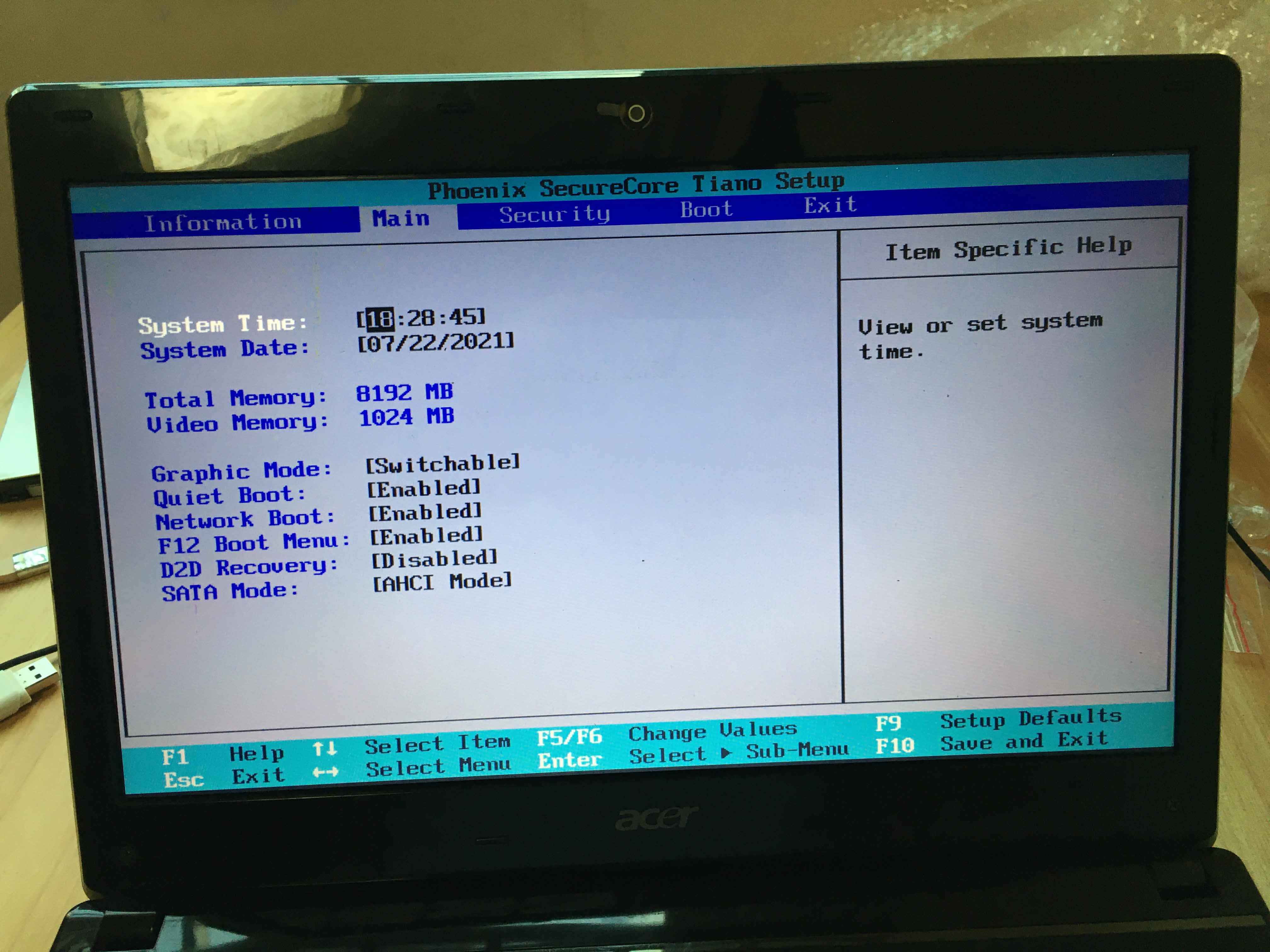

BIOS

BIOS

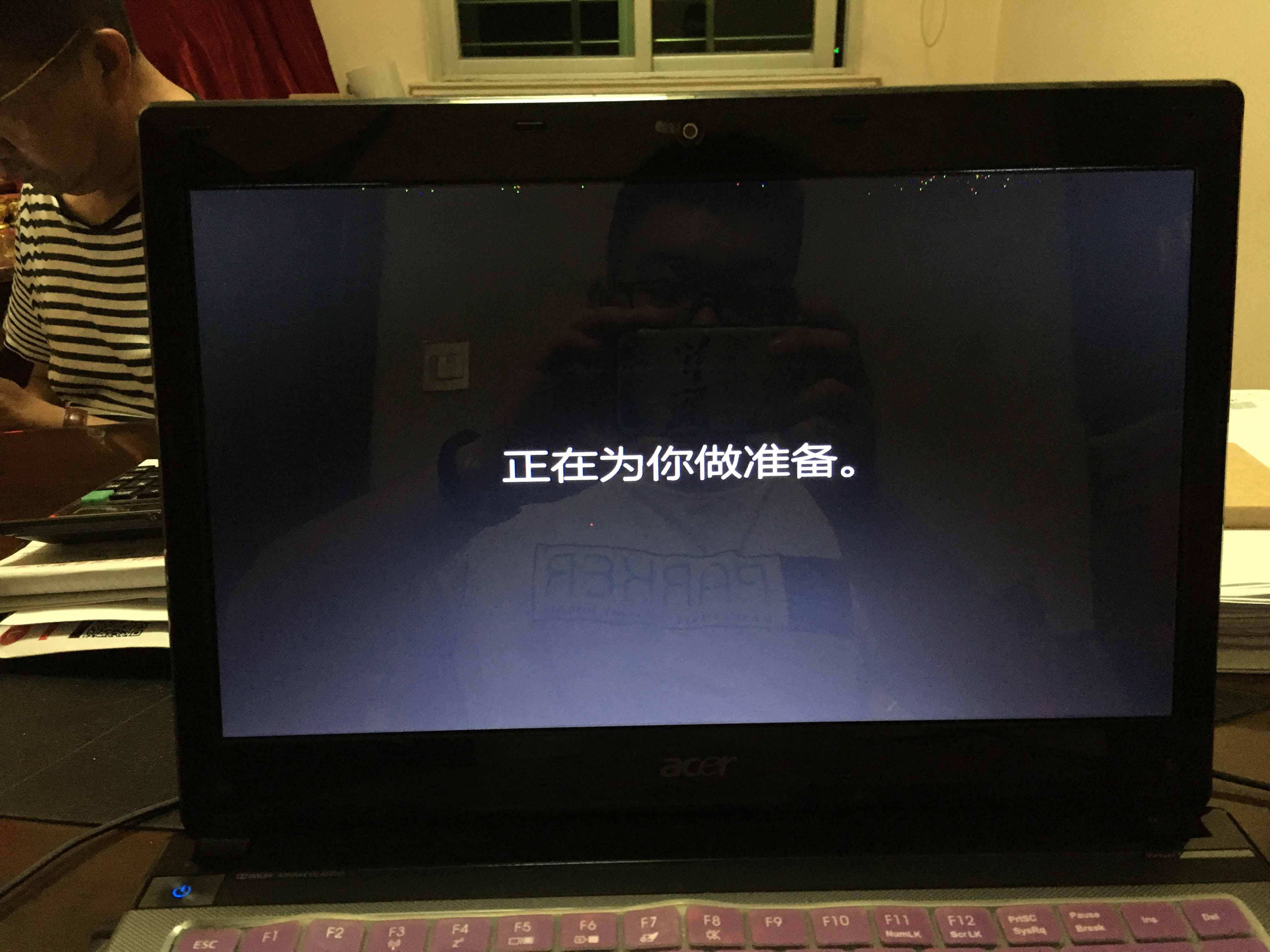

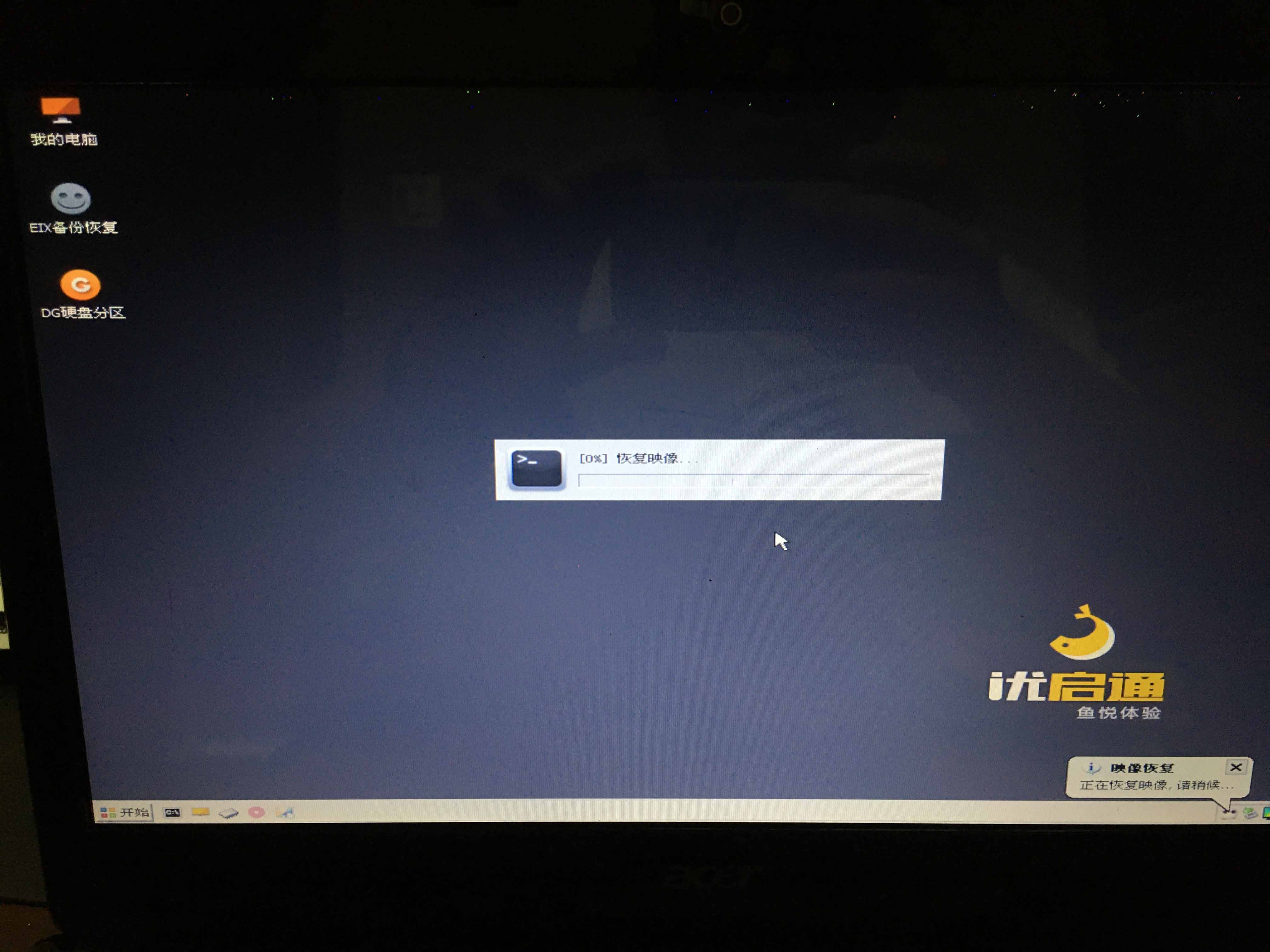

安装系统

这次安装的是最新的Windows 11 Dev版本,ISO镜像可到https://www.microsoft.com/en-us/software-download/windowsinsiderpreviewiso?wa=wsignin1.0下载(需要是Windows Insider计划成员)。

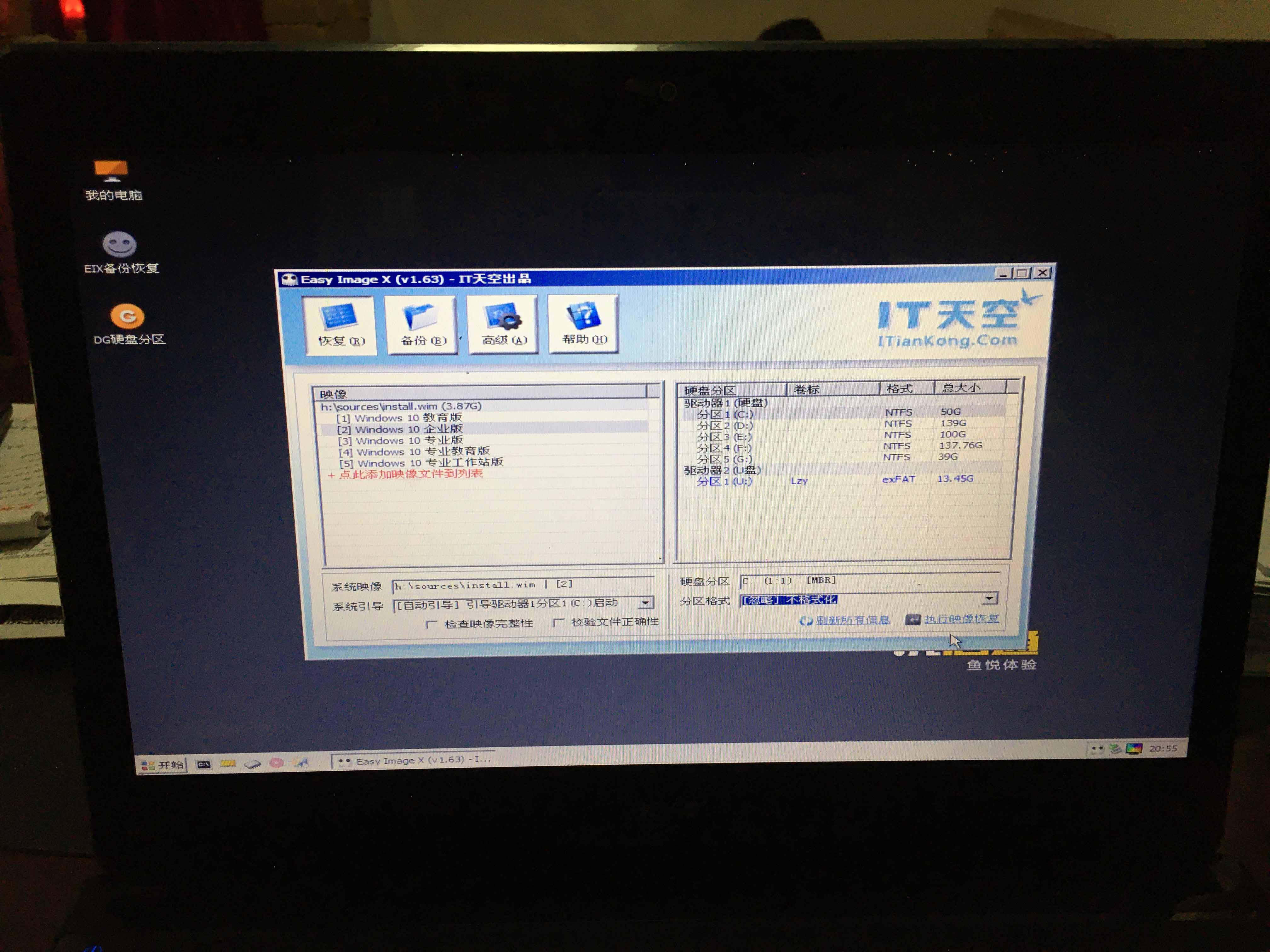

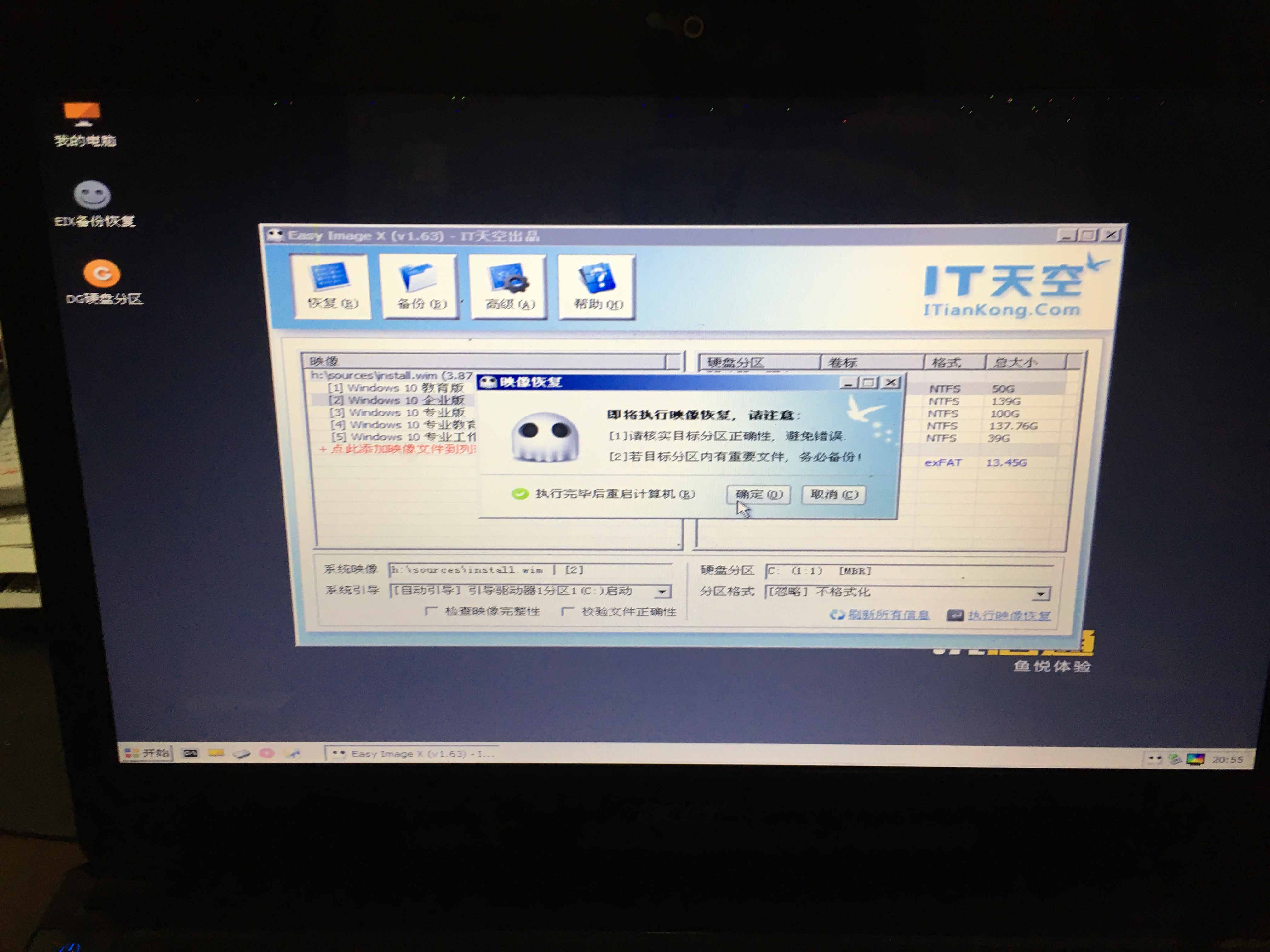

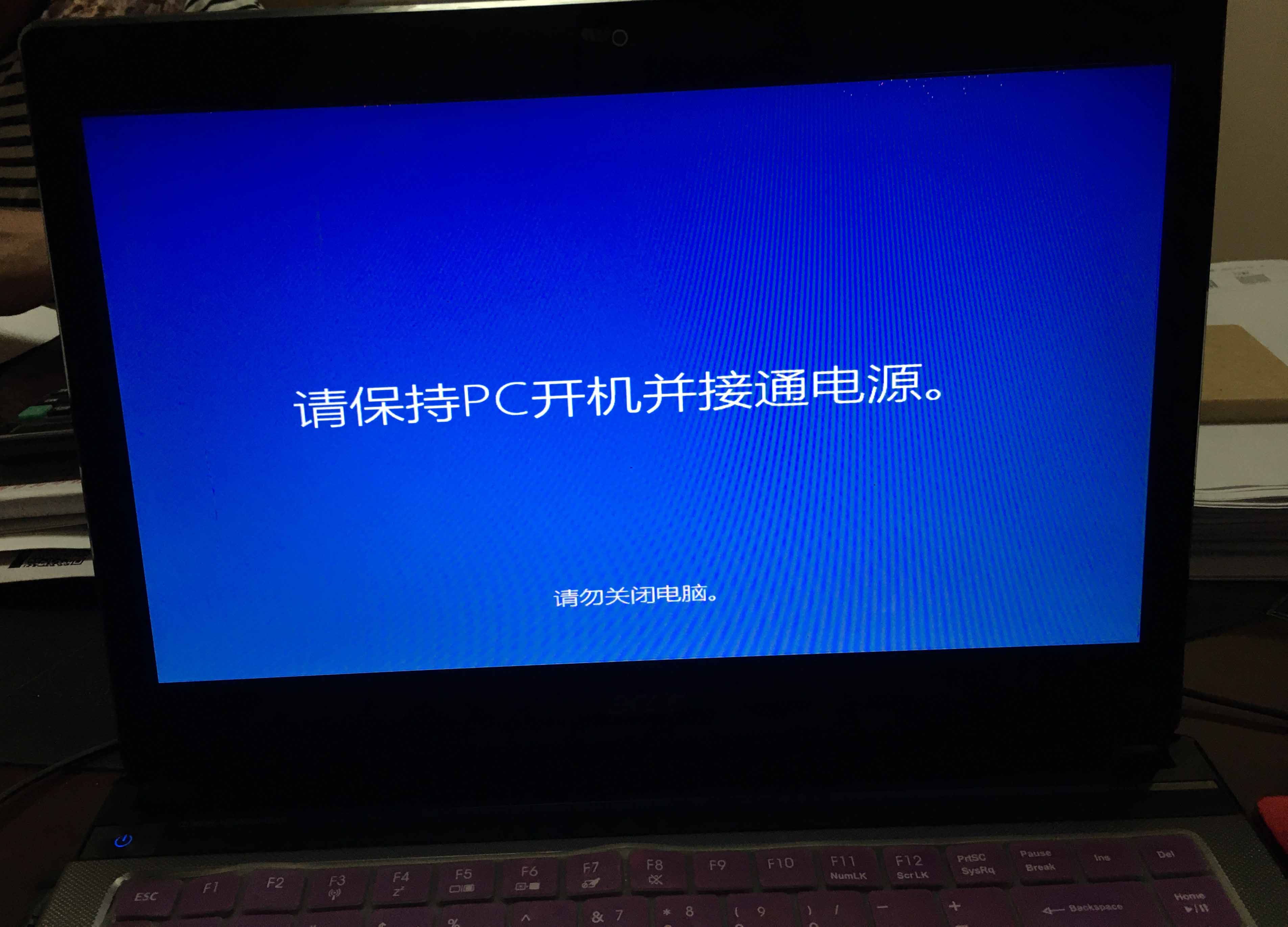

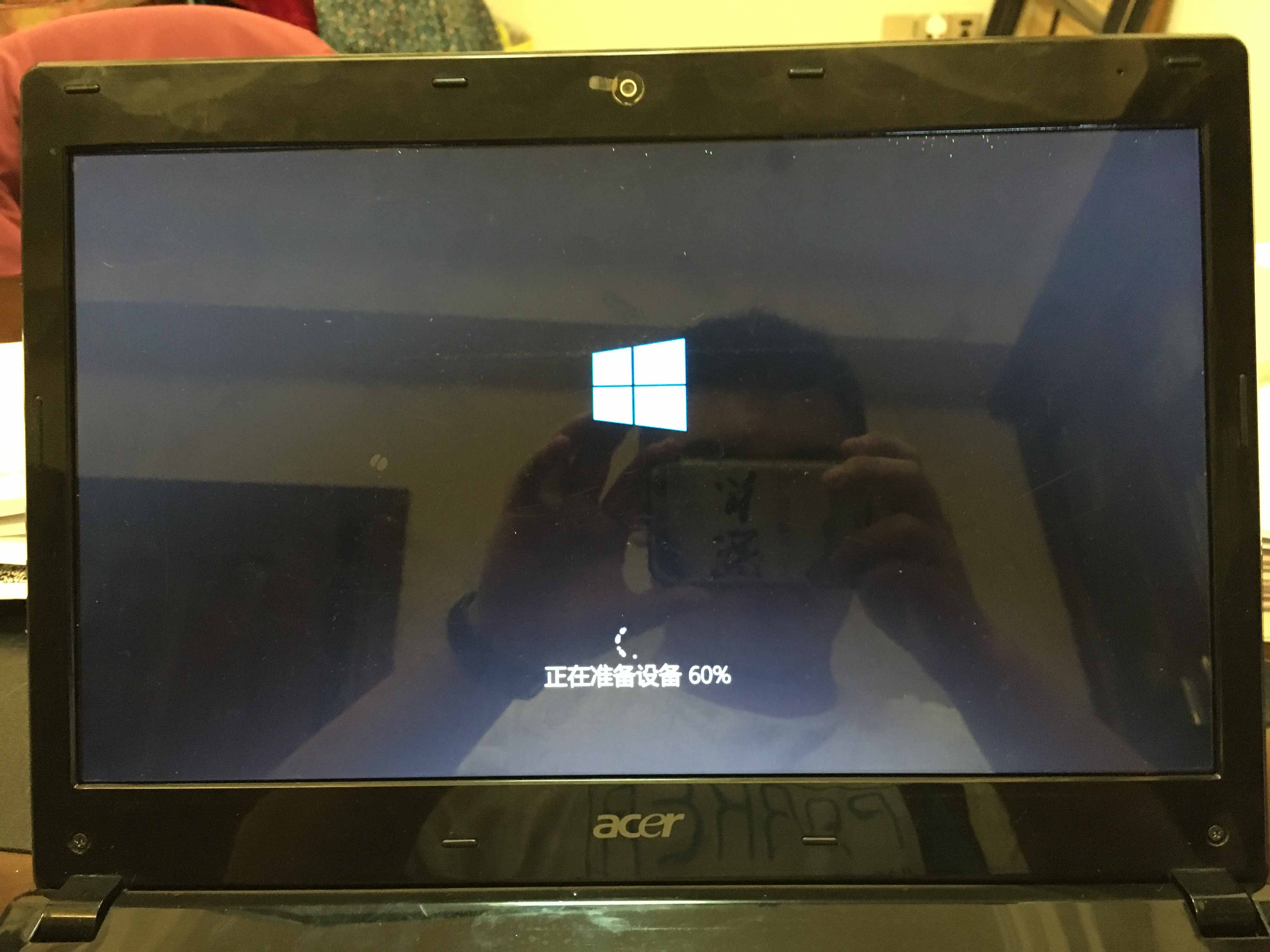

系统安装

系统安装

系统安装

系统安装

系统安装

系统安装

系统安装

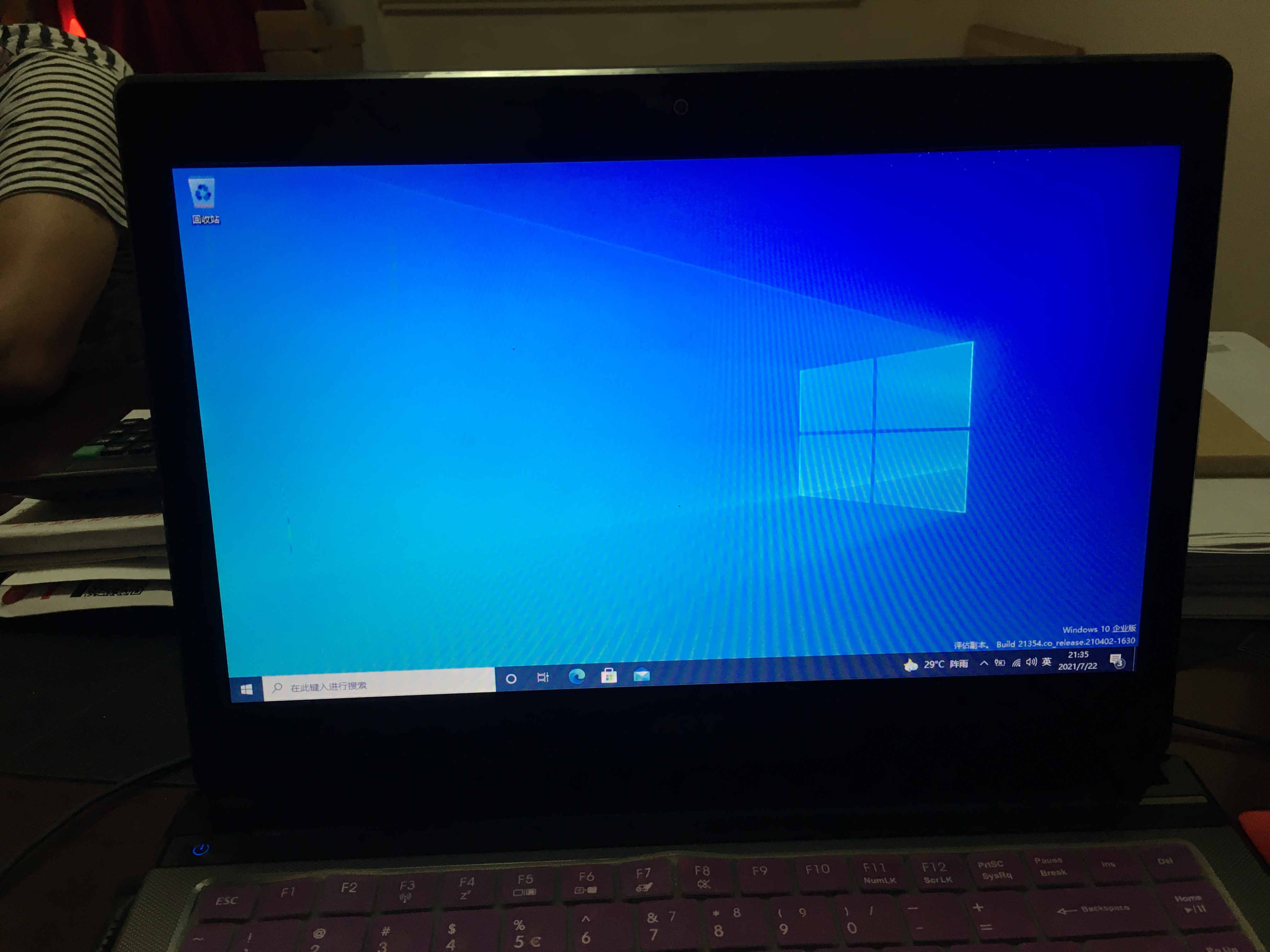

自此整个升级工程结束了,可以更流畅地使用电脑了。
