电信光猫更换&中兴F452光猫破解超级用户

由于平时很忙,从去年暑假开始到现在没写过技术类的文章了。
去年,我收到了一台Intel 6代的电脑(当时主板已坏)和光猫。在国庆节期间,我先换了光猫,然后去转转上买了块二手的微星B150M PRO-VH主板,结果才装好没几天,就又出现短路的情况(自动循环掉电重启),由于错过了时机,也没法退货了。于是,在上上个月月底,我不得不又在淘宝上买了块二手的华擎B150M Pro4S主板,才能正常使用。以前2017年装的Intel 1代架构的电脑则改装成了家庭服务器(后续有空会发文章介绍)。
破解光猫超级用户和建立家庭服务器都是我以前的设想,现在终于实现了。
电信光猫更换
1.首先需要确定你所要更换的光猫是当地电信集采型号,如果不是,基本不能使用。
2.然后用旧光猫后背标签的用户名密码,登录旧光猫的管理后台。
然后找到OLT认证页面,将LOID和Password保存下来(稍后需要使用)

LOID和Password

3.将光纤接到新更换的光猫,并通电。电脑连接到光猫或者光猫提供的WiFi(SSID、密码见后背标签)
4.打开http://192.168.1.1,点击“设备注册”,进入设备注册页面。

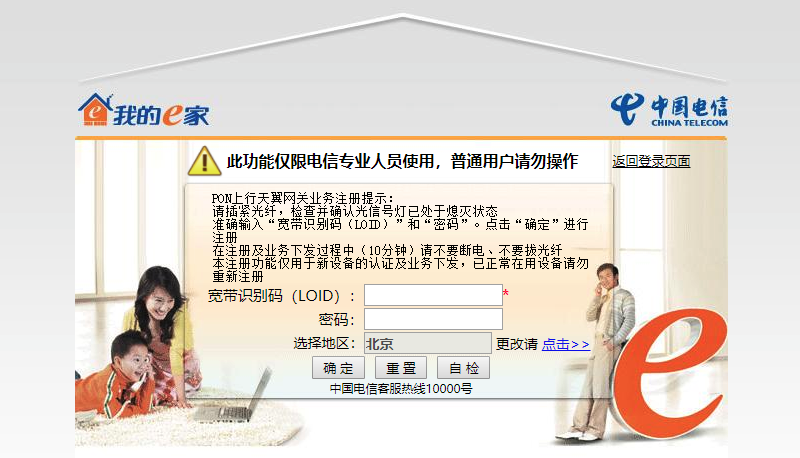

设备注册页面(图片来源:360doc)

输入刚才保存的LOID和Password,开始注册。
5.稍等片刻,等待注册成功即可正常使用。(没错,不需要你手动设置)

中兴F452光猫破解超级用户
本部分参考来源:https://zhidao.baidu.com/question/139097510780401485.html
开始前请先拔掉光纤,防止出现Telent被封之类的情况。
1.首先你需要在“控制面板”-“程序和功能”-“启用或关闭Windows功能”安装Telent客户端。
2.用浏览器打开http://192.168.1.1/hidden_version_switch.gch,选择“Default Version”并确定,光猫会自动重启。

Default Version

3.再次打开http://192.168.1.1/hidden_version_switch.gch,选择你所在省份的版本,并等待光猫重启完成。

选择所在省份的版本

4.重启后,打开电脑的命令提示符,输入Telnet 192.168.1.1 然后回车,即可用telnet连接到光猫。
然后在login处输入用户名:root,回车。
在密码处输入Zte521(两个例外:福建telecomadmin,四川Zte521@SC),输入密码时界面不会显示字符(Unix系的命令提示符基本都这样),输入好回车即可。

5.为了制止光猫重新连接光缆注册成功后关闭telnet,我们需要在对话框输入如下几条命令:

sendcmd 1 DB set TelnetCfg 0 TS_Enable 1
sendcmd 1 DB set TelnetCfg 0 Lan_Enable 1
sendcmd 1 DB set TelnetCfg 0 Lan_EnableAfterOlt 1
sendcmd 1 DB save

6.重启光猫,然后插上光纤。稍等几分钟,等待光猫自动联网注册成功。
7.然后再次telnet到光猫,运行

sendcmd 1 DB p DevAuthInfo

即可获得超级用户密码,格式如下:

/ # sendcmd 1 DB p DevAuthInfo
<Tbl name="DevAuthInfo" RowCount="7">
        <Row No="0">
                <DM name="ViewName" val="IGD.AU1"/>
                <DM name="Enable" val="1"/>
                <DM name="IsOnline" val="0"/>
                <DM name="AppID" val="1"/>
                <DM name="User" val="telecomadmin"/>
                <DM name="Pass" val="xxxxxx"/>
                <DM name="Level" val="1"/>
                <DM name="Extra" val=""/>
                <DM name="ExtraInt" val="0"/>
        </Row>
        <Row No="1">
                <DM name="ViewName" val="IGD.AU2"/>
                <DM name="Enable" val="1"/>
                <DM name="IsOnline" val="0"/>
                <DM name="AppID" val="1"/>
                <DM name="User" val="useradmin"/>
                <DM name="Pass" val="xxxxxx"/>
                <DM name="Level" val="2"/>
                <DM name="Extra" val=""/>
                <DM name="ExtraInt" val="0"/>
        </Row>
        <Row No="2">
                <DM name="ViewName" val="IGD.AU3"/>
                <DM name="Enable" val="1"/>
                <DM name="IsOnline" val="0"/>
                <DM name="AppID" val="2"/>
                <DM name="User" val="root"/>
                <DM name="Pass" val="public"/>
                <DM name="Level" val="2"/>
                <DM name="Extra" val=""/>
                <DM name="ExtraInt" val="0"/>
        </Row>
        <Row No="3">
                <DM name="ViewName" val="IGD.AU4"/>
                <DM name="Enable" val="1"/>
                <DM name="IsOnline" val="0"/>
                <DM name="AppID" val="2"/>
                <DM name="User" val=""/>
                <DM name="Pass" val="zte"/>
                <DM name="Level" val="1"/>
                <DM name="Extra" val=""/>
                <DM name="ExtraInt" val="0"/>
        </Row>
        <Row No="4">
                <DM name="ViewName" val="IGD.AU5"/>
                <DM name="Enable" val="1"/>
                <DM name="IsOnline" val="0"/>
                <DM name="AppID" val="4"/>
                <DM name="User" val="admin"/>
                <DM name="Pass" val="admin"/>
                <DM name="Level" val="1"/>
                <DM name="Extra" val=""/>
                <DM name="ExtraInt" val="0"/>
        </Row>
        <Row No="5">
                <DM name="ViewName" val="IGD.AU6"/>
                <DM name="Enable" val="0"/>
                <DM name="IsOnline" val="0"/>
                <DM name="AppID" val="5"/>
                <DM name="User" val=""/>
                <DM name="Pass" val="samba"/>
                <DM name="Level" val="1"/>
                <DM name="Extra" val=""/>
                <DM name="ExtraInt" val="0"/>
        </Row>
        <Row No="6">
                <DM name="ViewName" val="IGD.AU7"/>
                <DM name="Enable" val="0"/>
                <DM name="IsOnline" val="0"/>
                <DM name="AppID" val="1"/>
                <DM name="User" val="e8ehome"/>
                <DM name="Pass" val="xxxxxx"/>
                <DM name="Level" val="1"/>
                <DM name="Extra" val=""/>
                <DM name="ExtraInt" val="0"/>
        </Row>
</Tbl>
/ #
